Выключатель (датчик) сенсорный для зеркал черный (чертеж, инструкция)

Блог: Инструкции и описания для мебельной фурнитуры.

+13↑ Голосов: 13 Просмотры: 1017

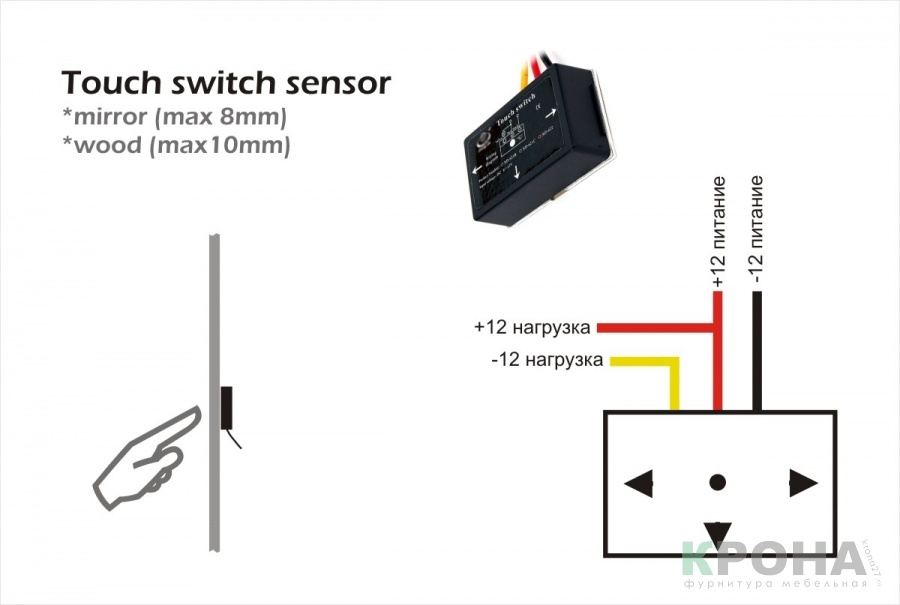

Микроволновой сенсорный выключатель для скрытой установки пр-ва Китай. Не требует вывода дополнительных датчиков. Схема подключения и распайка проводов.

Разрыв цепи происходит на желтом проводе (-12в) идущем на источник света. Номинальная нагрузка на датчик 20 Ватт. Питание универсально: от 6 до 12 вольт. Стрелки на корпусе обозначают линии при сведении которых мы получим точку на датчике наиболее чувствительную к сенсорному прикосновению.
