Обувница поворотная (инструкция по установке и чертеж)

Блог: Инструкции и описания для мебельной фурнитуры.

+38↑ Голосов: 38 Просмотры: 23412

Монтажные и присадочные размеры для установки (сборки) мебельных обувниц. Стандартный набор для изготовления откидных ящиков под обувь включает в себя 2 боковины, поворотные крепления и упоры. Каркас может быть различных цветов: белый, коричневый, серый, светло коричневый или черный.

Ниже приведены стандартные схемы для расчета необходимых деталей для раскроя обувницы и присадка:

Минимальная высота для установки 290мм. Минимальная глубина 192мм. Максимальная нагрузка (при рекомендуемом проеме 300мм) - 8 кг.

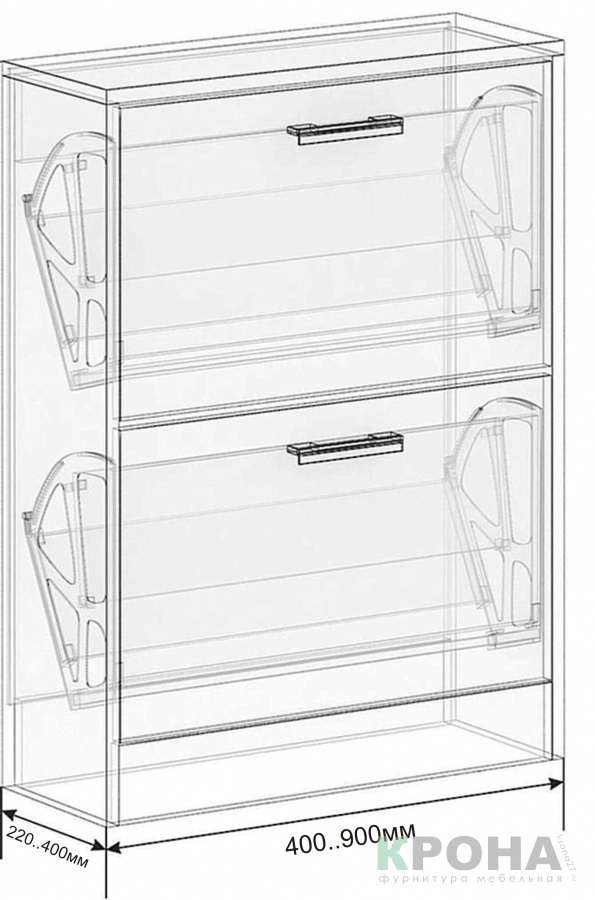

Типовой модуль для ящиков под обувь

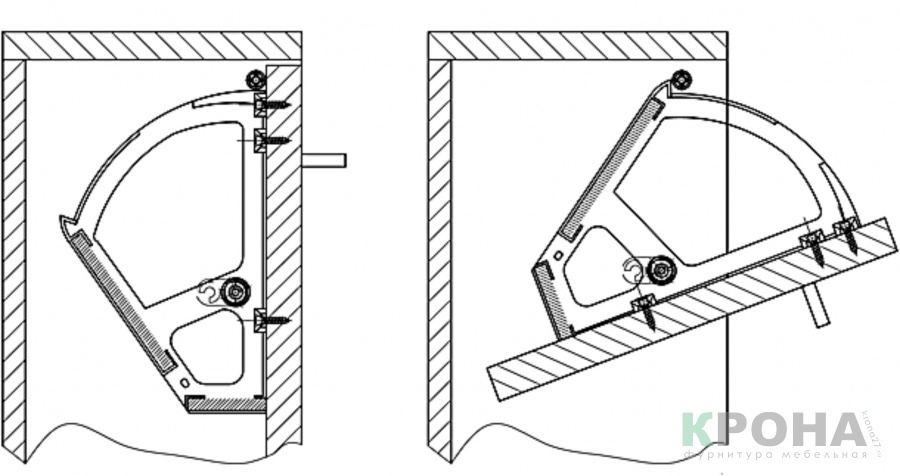

Откидная система

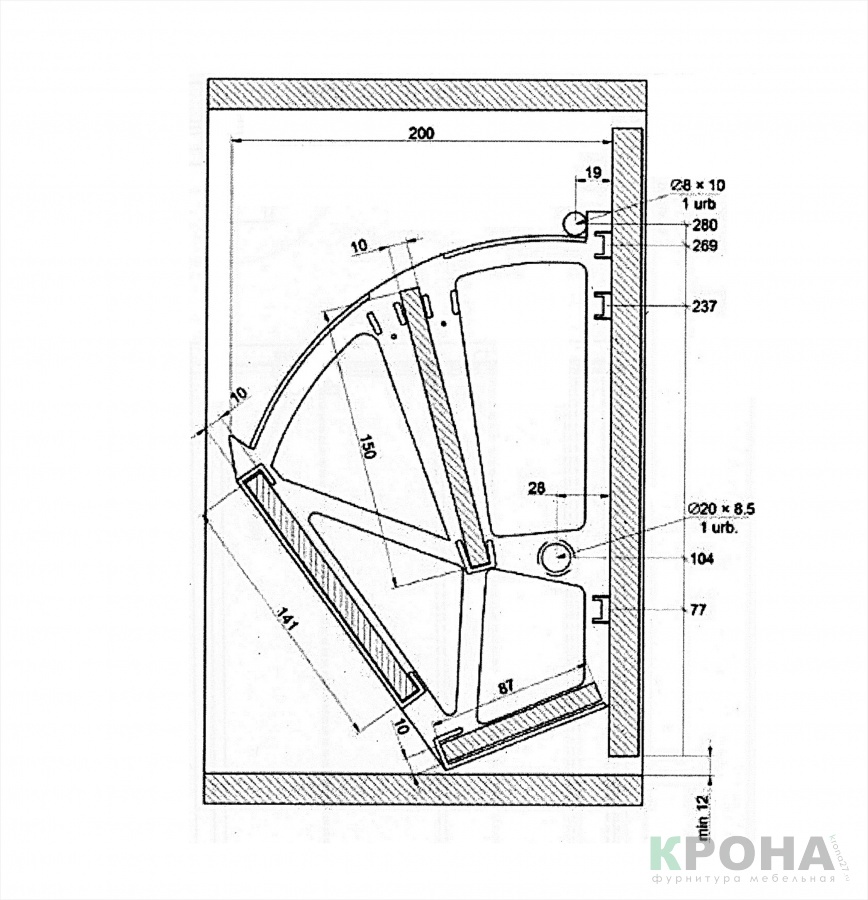

Чертеж установки
