Инструкция по установке выдвижного пенала (корзины колонны)

Блог: Инструкции и описания для мебельной фурнитуры.

+3↑ Голосов: 3 Просмотры: 592

Наглядное руководство по монтажу выдвижной кухонной колонны различных видов. Комплектация и габаритные размеры.

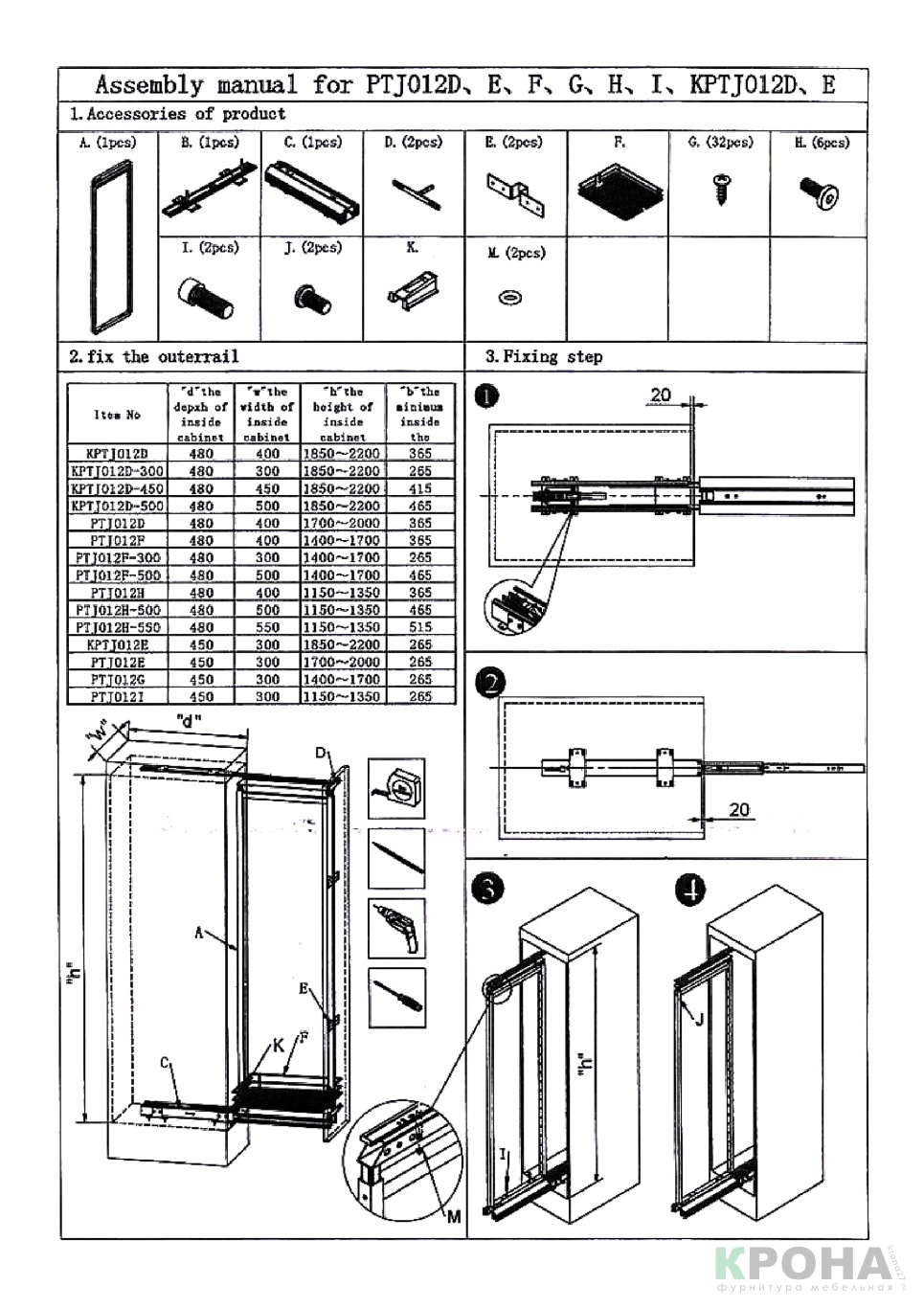

Комплектация, габаритные размеры и присадка:

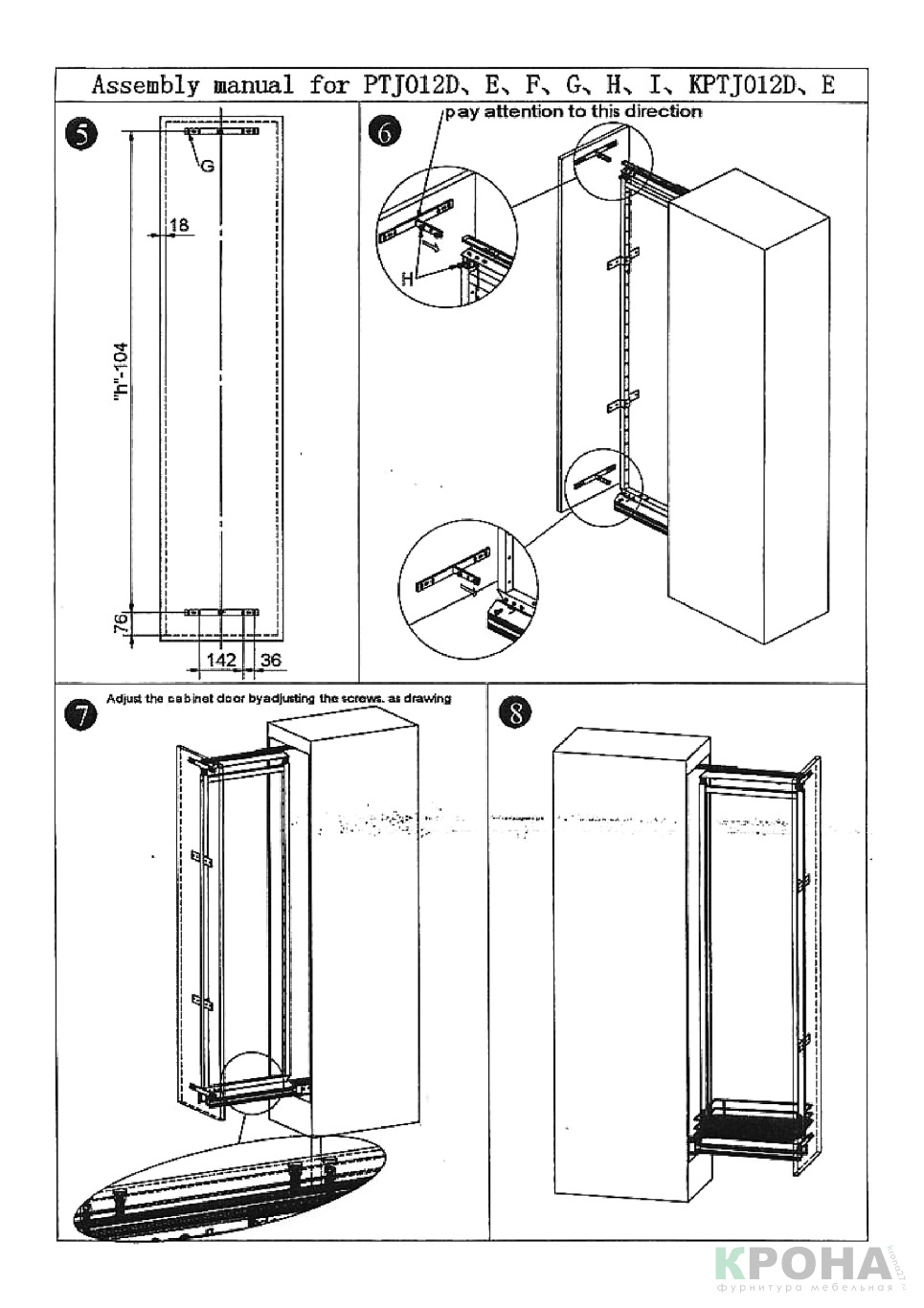

Установка корзины на направляющие и крепление фасада:
