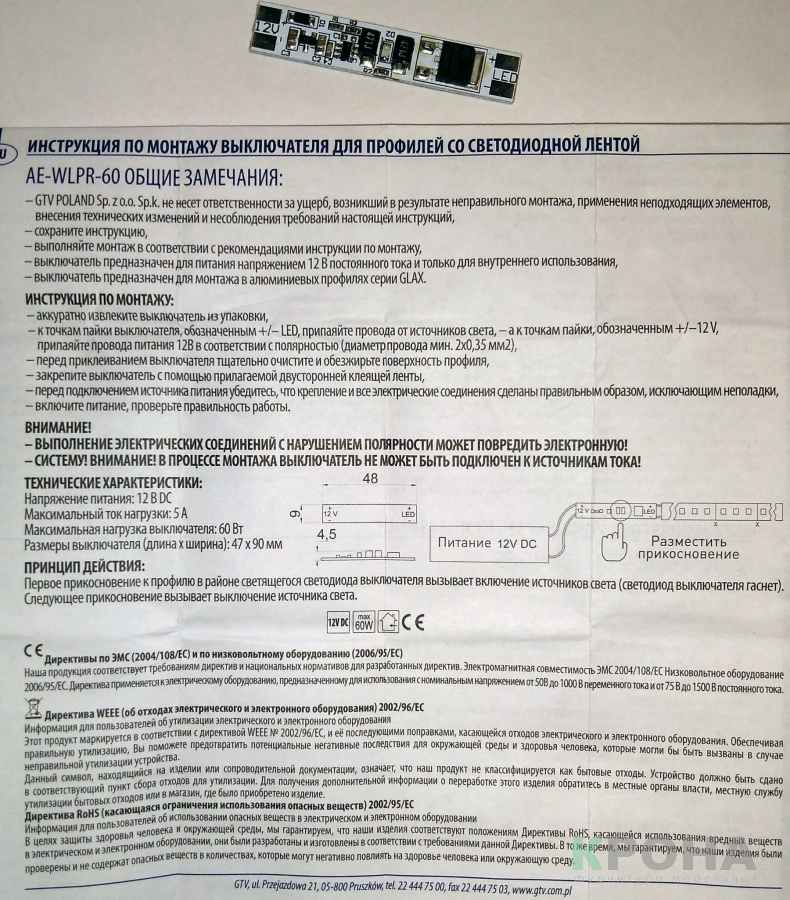

Выключатель (датчик) бесконтактный сенсорный GTV AE-WLPR-60 (чертеж, инструкция)

Блог: Инструкции и описания для мебельной фурнитуры.

+18↑ Голосов: 18 Просмотры: 3042

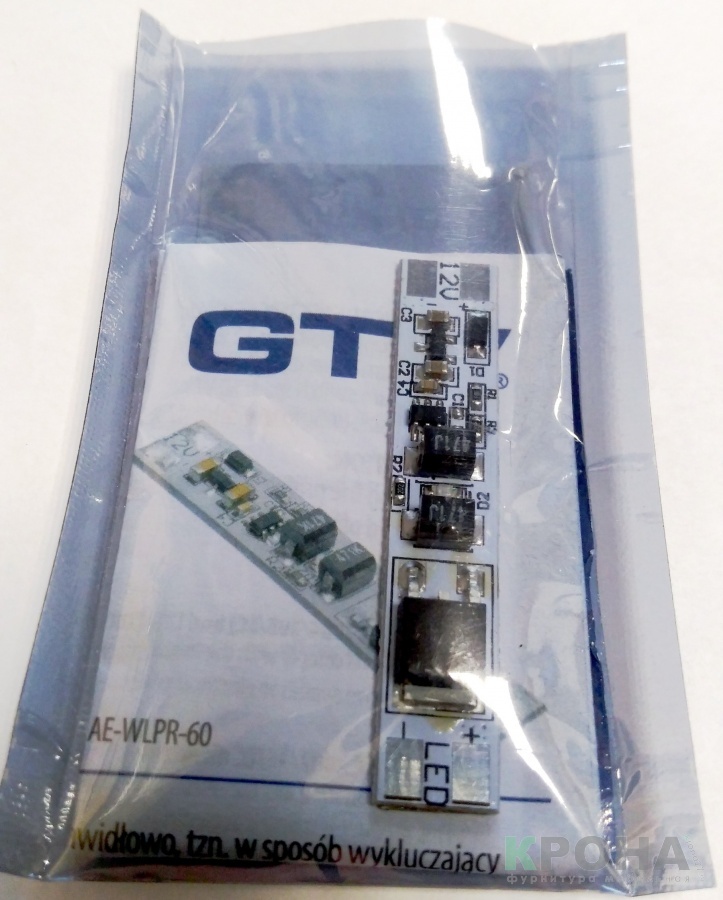

Микроволновой дистанционный выключатель для скрытой установки в профиле для светодиодной ленты. Не требует вывода дополнительных датчиков. Схема подключения и распайка проводов.

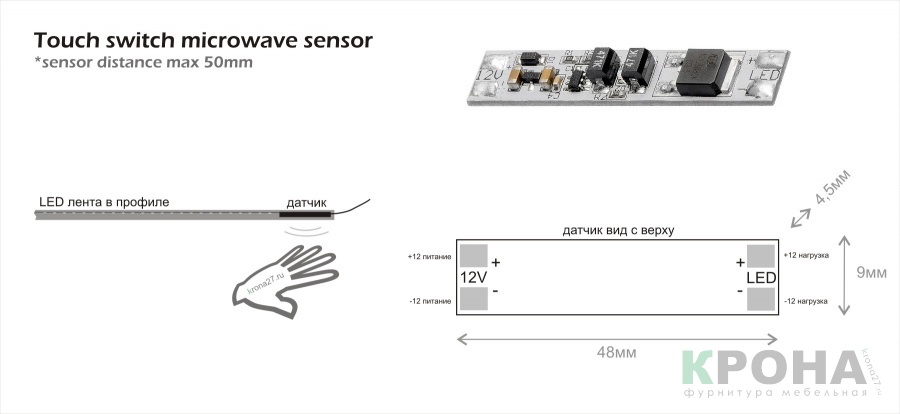

Для подключения используются 4 контактных площадки, 2 из которых вход 12в (метка 12V) и 2 выход 12в на ленту (метка - LED). Соединение происходит путем пайки. Максимальная нагрузка 60 ватт, питание 12 вольт. Подсветка на датчике обозначает место наиболее чувствительное к сенсорному действию. Включение / выключение датчика происходит движением руки или любого другого предмета на расстоянии до 3см от него.
