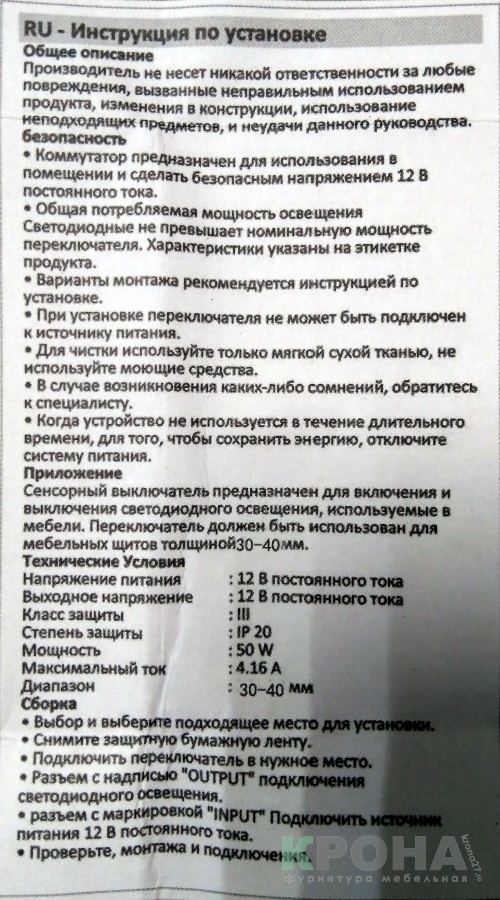

Выключатель (датчик) бесконтактный сенсорный GTV AE-WPDRW-00 (чертеж, инструкция)

Блог: Инструкции и описания для мебельной фурнитуры.

+26↑ Голосов: 26 1580 просмотров

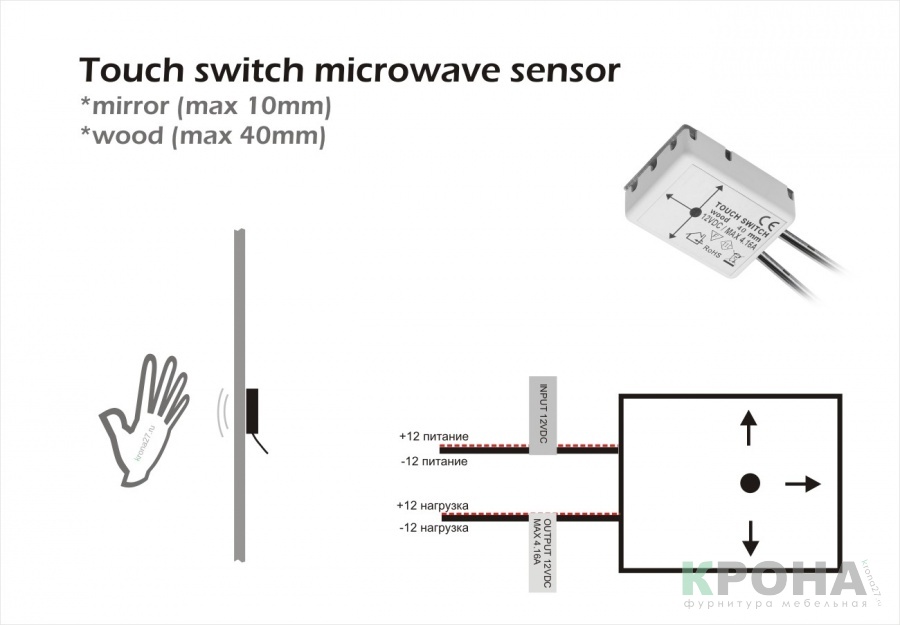

Микроволновой дистанционный выключатель для скрытой установки пр-ва Польша. Не требует вывода дополнительных датчиков. Схема подключения и распайка проводов.

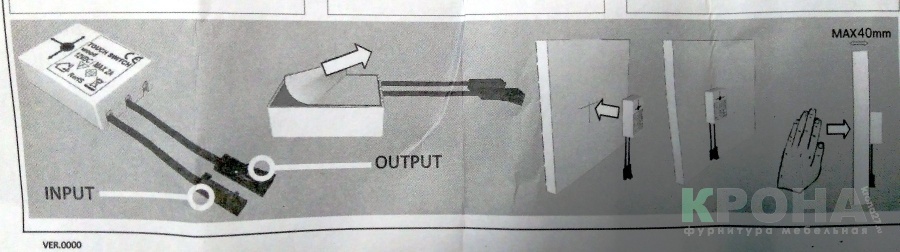

Для подключения используются 4 провода, 2 из которых вход 12в (стикер на проводе - input) и 2 выход 12в на лампу (стикер на проводе - output). Плюсовой провод имеет метку в виде красной пунктирной линии. Максимальная нагрузка 50 ватт, питание 12 вольт. Стрелки на корпусе обозначают линии при сведении которых мы получим точку на датчике наиболее чувствительную к сенсорному действию. Включение / выключение датчика происходит движением руки или любого другого предмета на расстоянии до 5см от него.
