Cистема мебельных петель с TIP-ON позволяет открывать распашные фасады любых конструкций простым нажатием.
В основе лежит толкатель push-open (с магнитом) и петли с пружинным механизмом обратного действия.


Дверка фиксируется в закрытом положении при помощи соединения стальной ответной планки (крепится на фасад) и магнита расположенного на толкателе. При нажатии на закрытый фасад, tip-on срабатывает на открывание (выталкивание штока толкателя), что позволяет приоткрыть фасад на 1...3 см. Затем, за счет веса фасада, по инерции магнит отходит от ответной планки и обратная пружина петли открывает дверку полностью.

Таким образом, петли с обратным ходом не рекомендуется использовать для легких вертикальных или горизонтальных фасадов.


Крепление и присадка петли схожа с обычными петлями.
Схема монтажа различных вариантов петель со свободным ходом, приведена на изображениях ниже.


Обратите внимание!
Для использования петель с обратной пружиной в комплексе с газовыми лифтами для горизонтальных фасадов (открывание на верх) , необходима корректировка присадочных размеров лифтов.

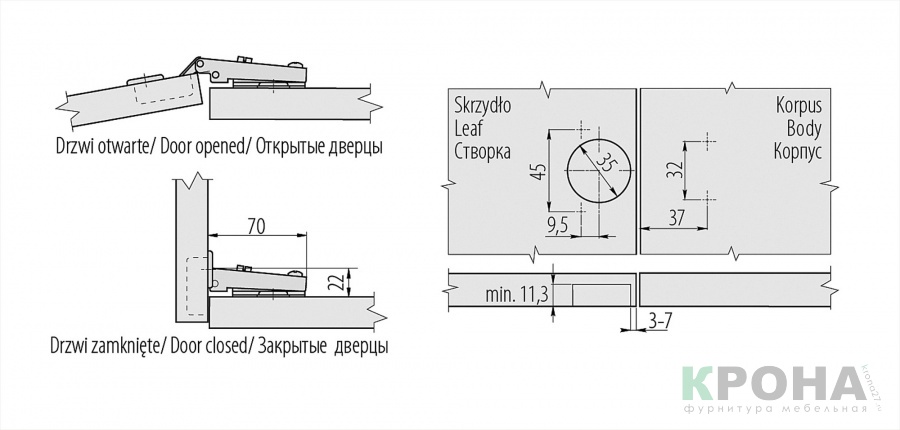

Крепление накладной петли с обратной пружиной:

Петля с обратной пружиной для TIP-ON PUSH пушопен (чертеж, инструкция)

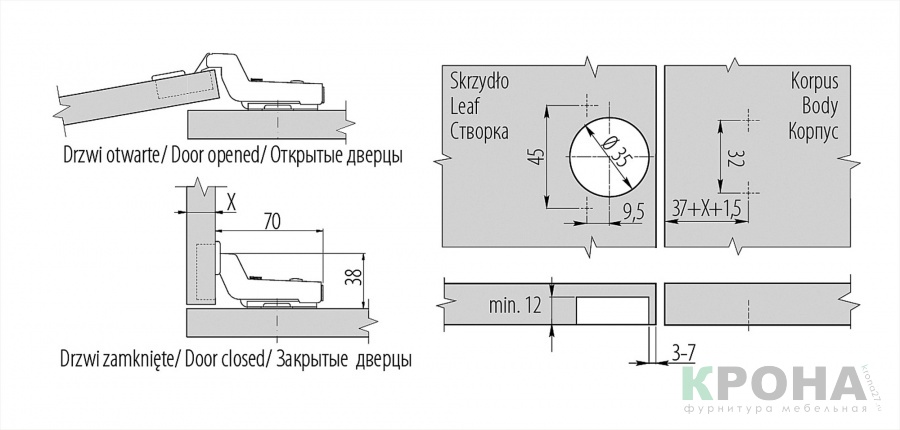

Крепление внутренней петли с обратной пружиной:

Петля с обратной пружиной для TIP-ON PUSH пушопен (чертеж, инструкция)
