Инструкция по установке push open подъемника для фасада FORTE PUSH

Блог: Инструкции и описания для мебельной фурнитуры.

+2↑ Голосов: 2 Просмотры: 68

Наглядное руководство по монтажу подъемника для мебельных фасадов , оснащенного системой открывания без ручек (push-to-open)

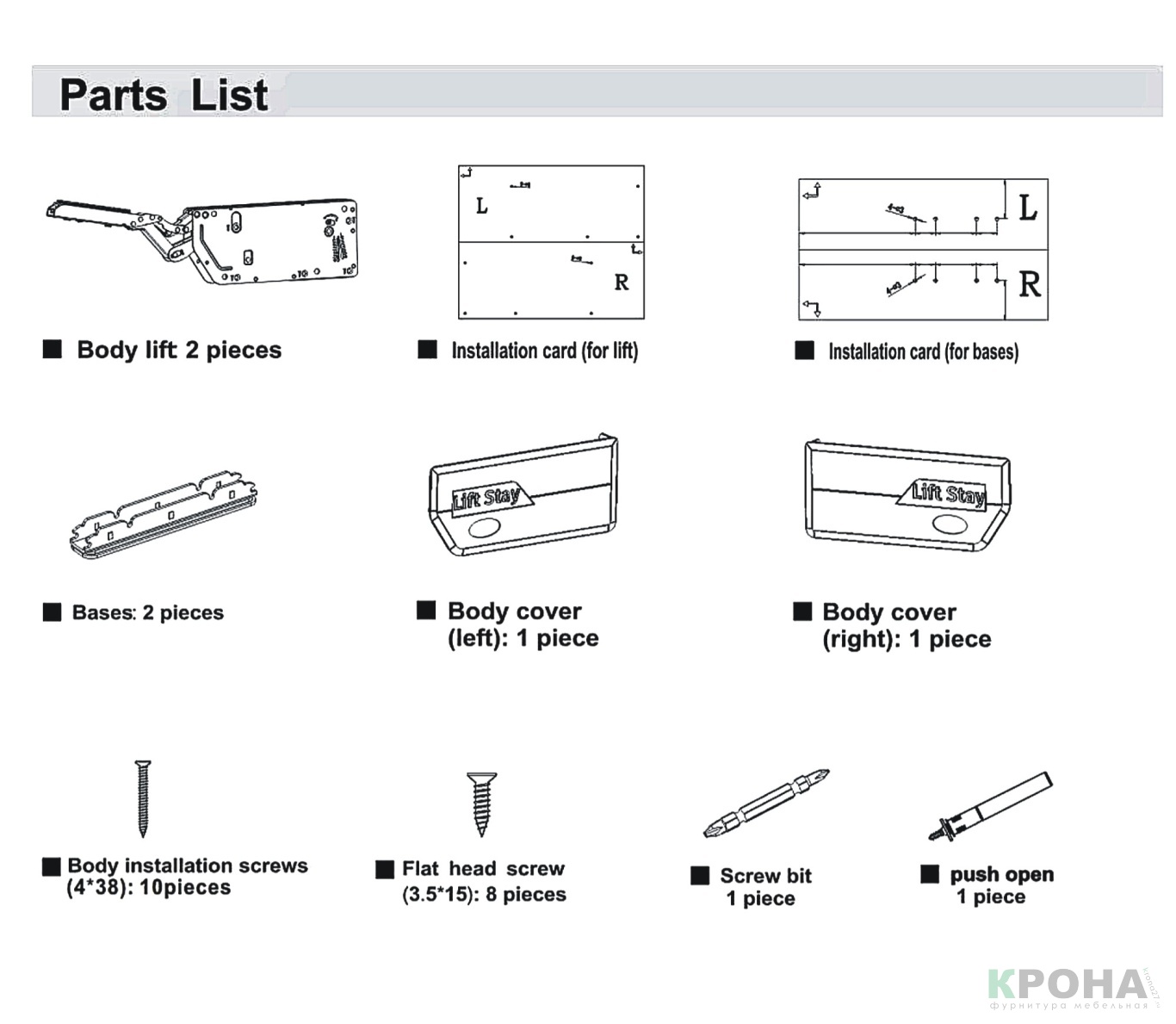

1. Комплектность

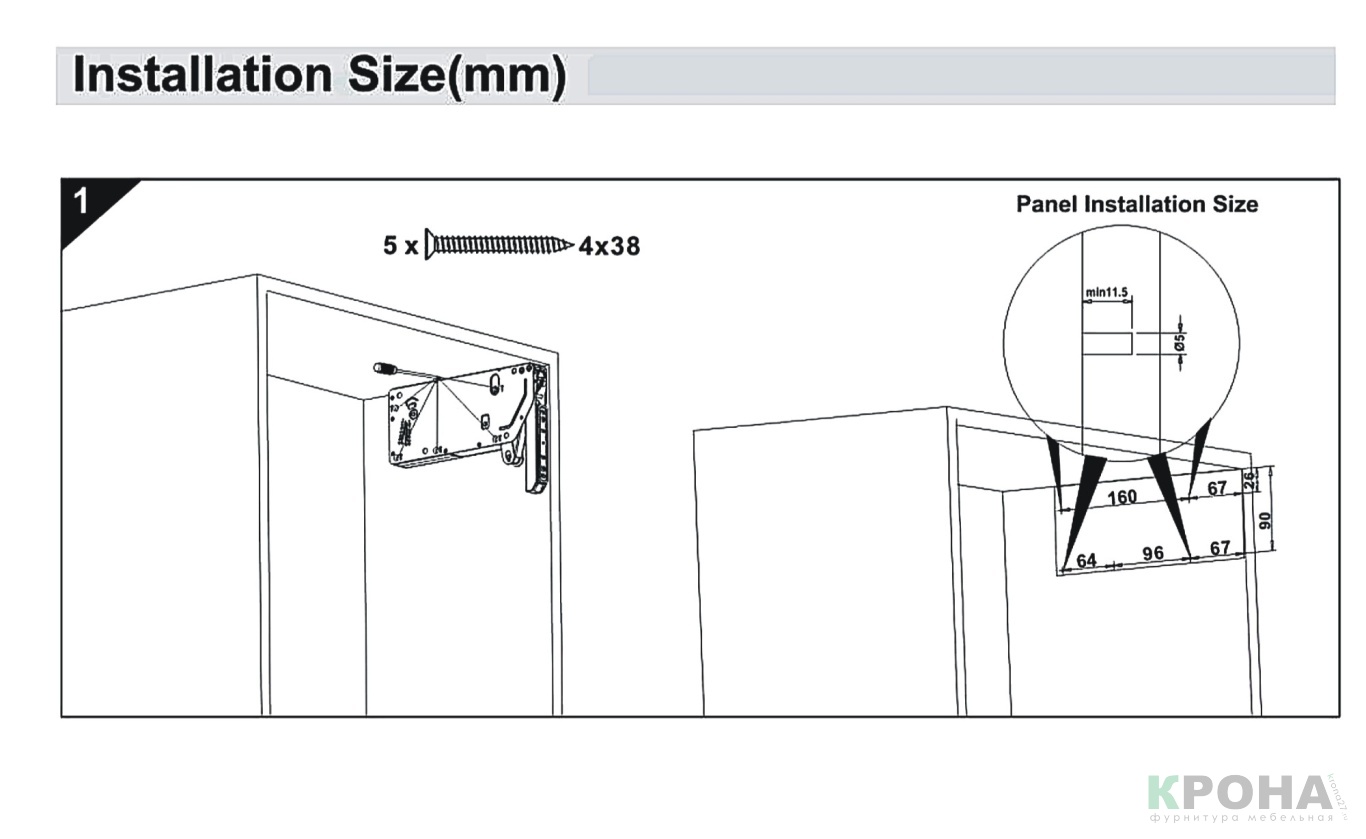

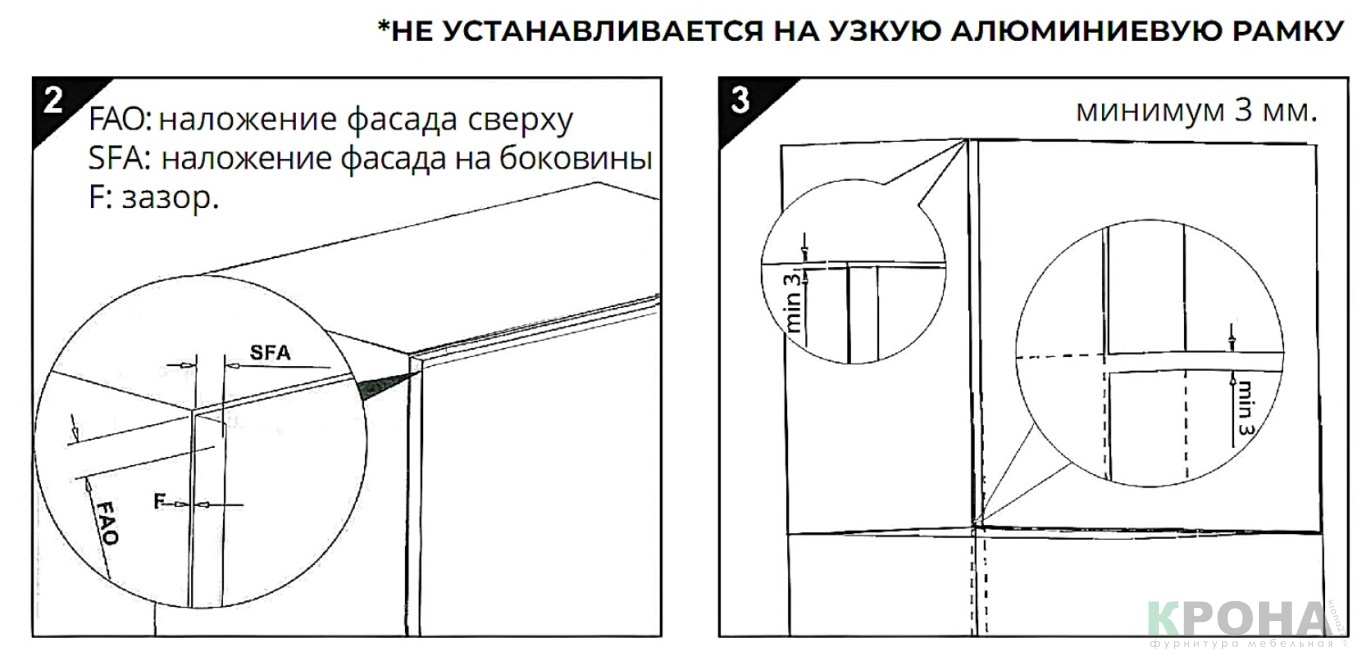

2. Установочные размеры

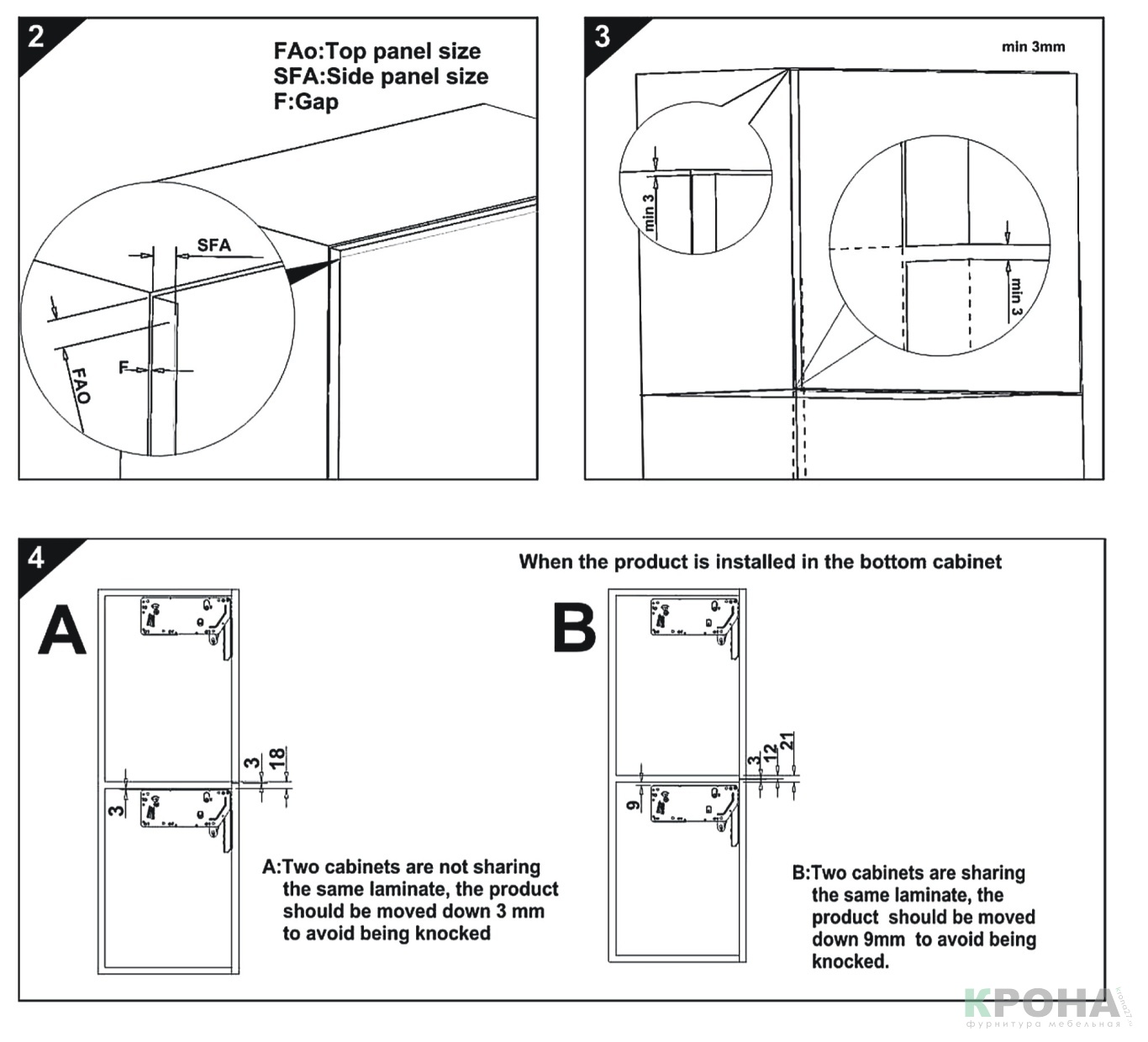

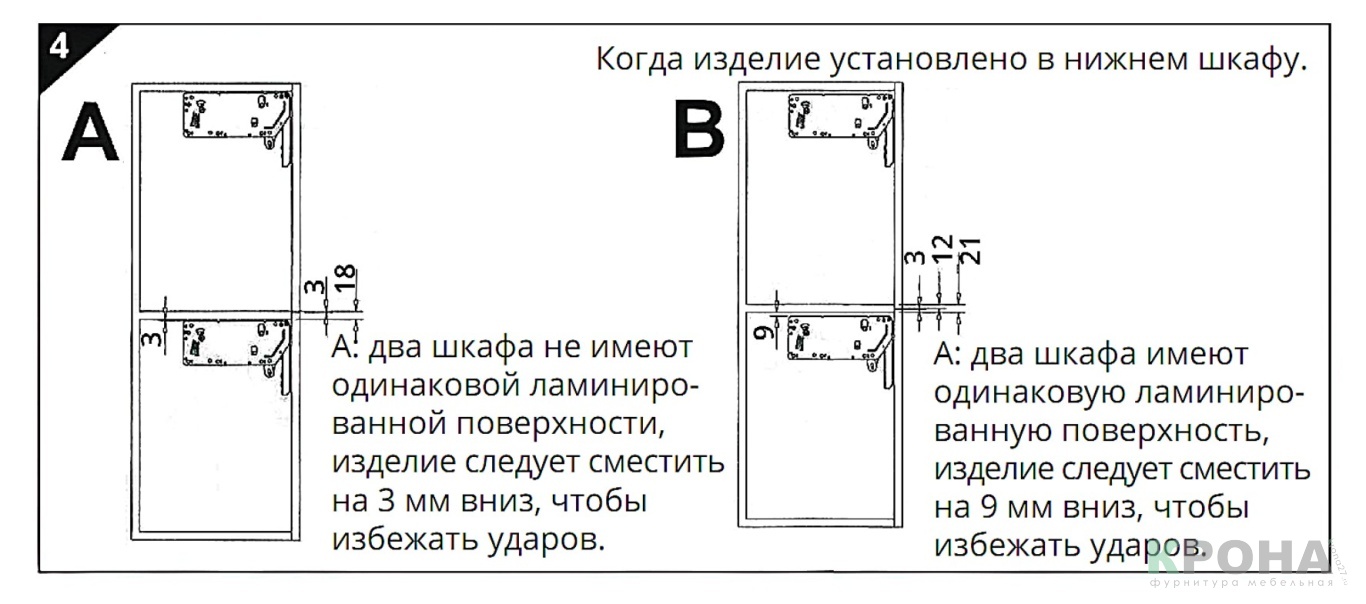

3. Разметка и установка внутренней части механизма

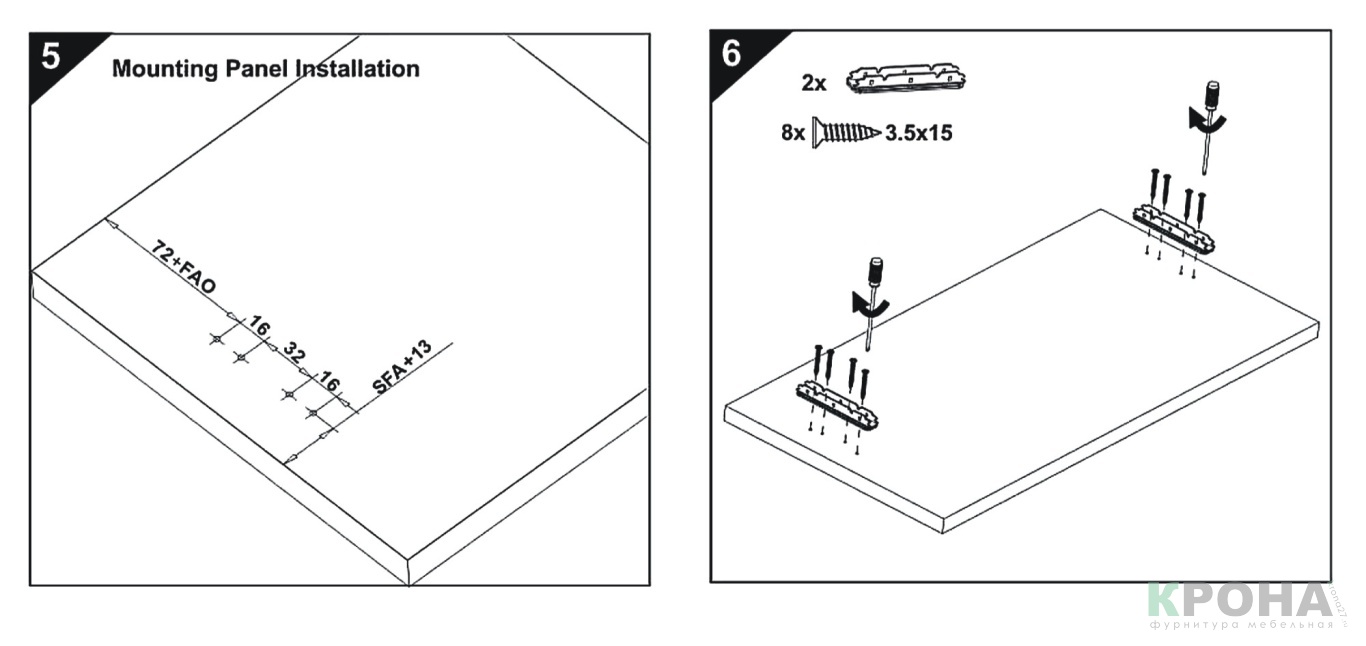

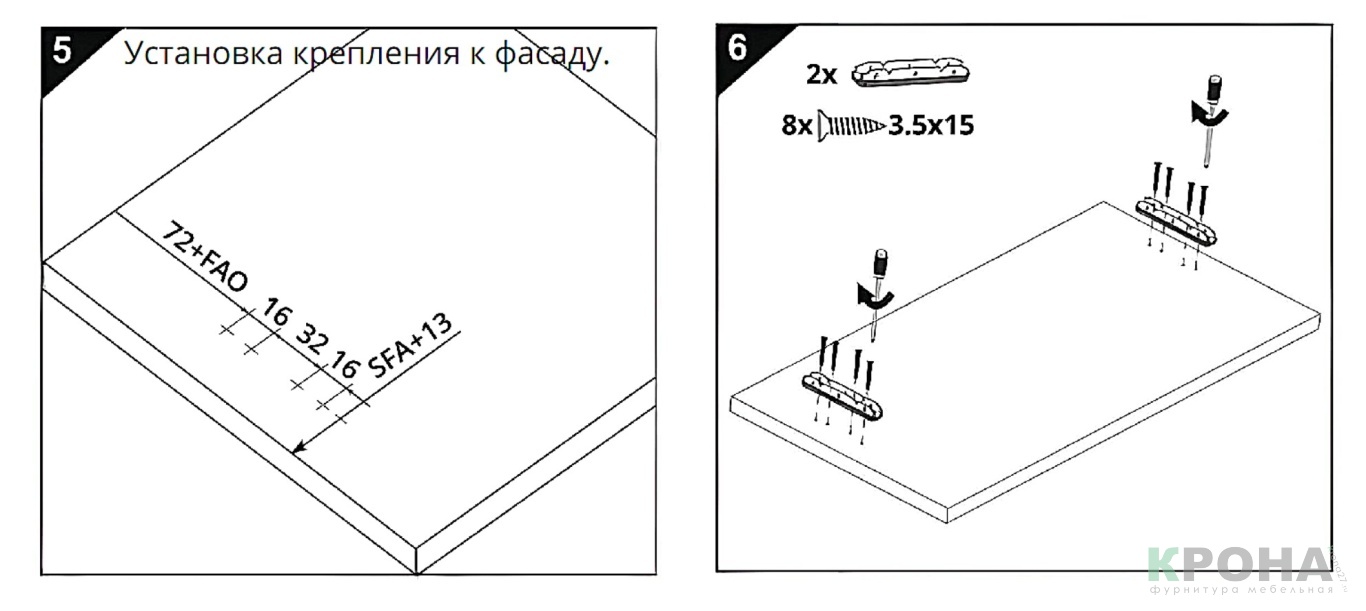

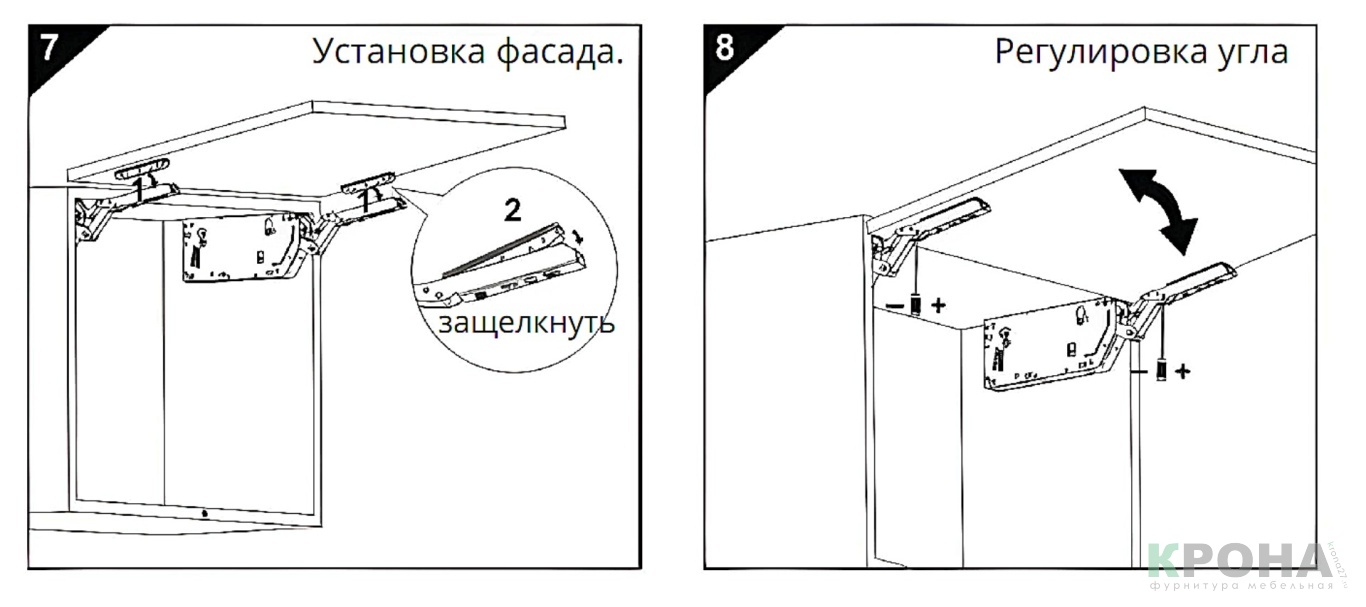

4. Разметка и установка фасадной части подъемного механизма

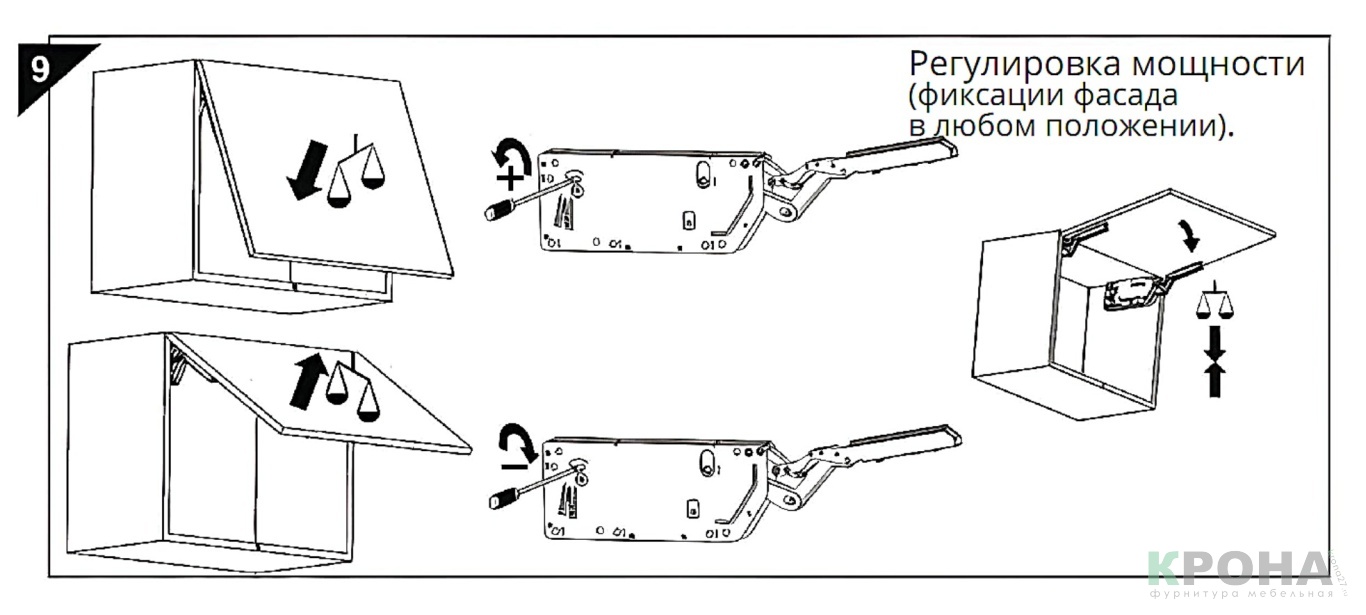

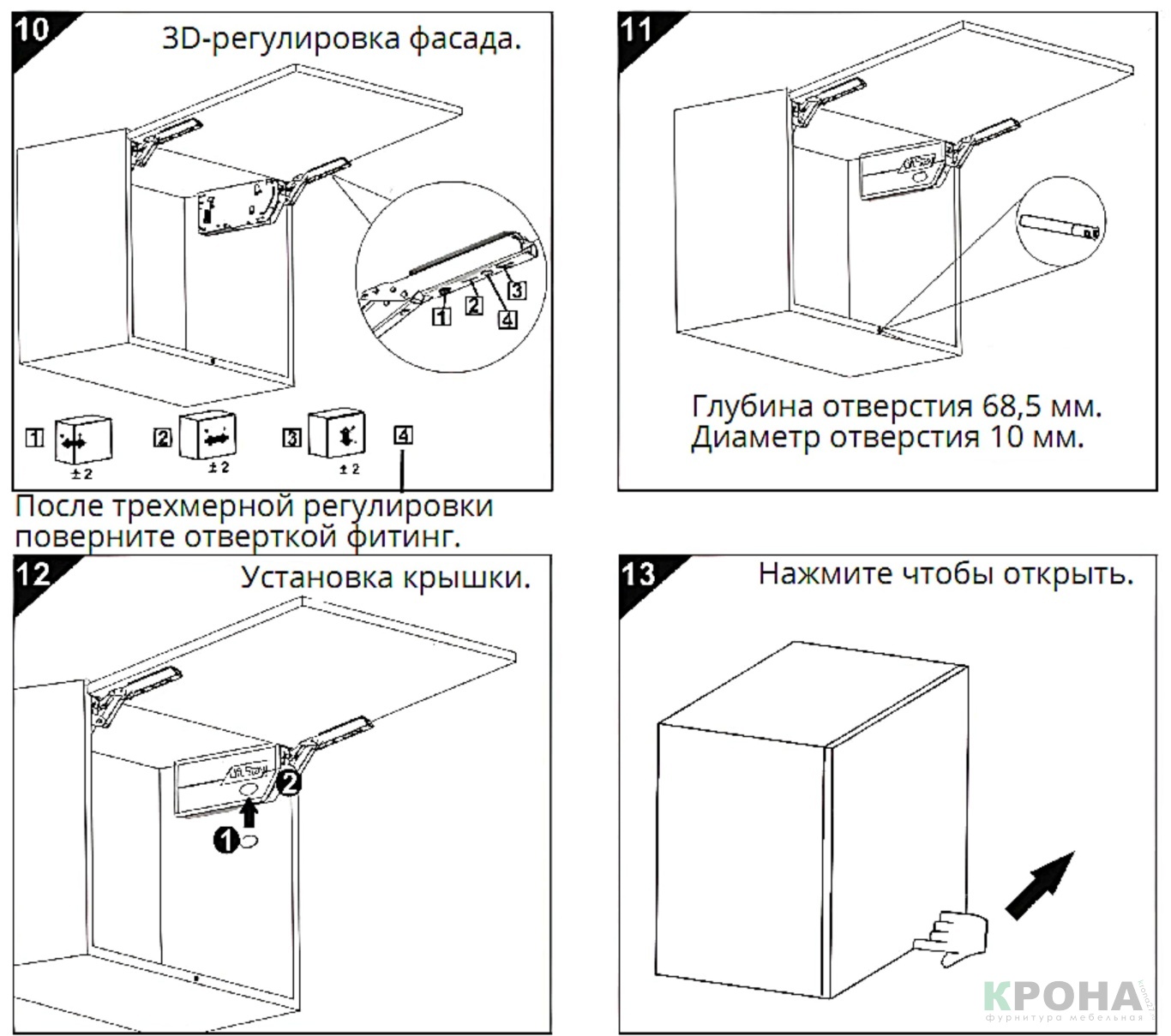

5. Регулировка мощности и положения фасада

6. Расчет нагрузки на подъемные механизмы в зависимости от ширины и высоты фасада ящика

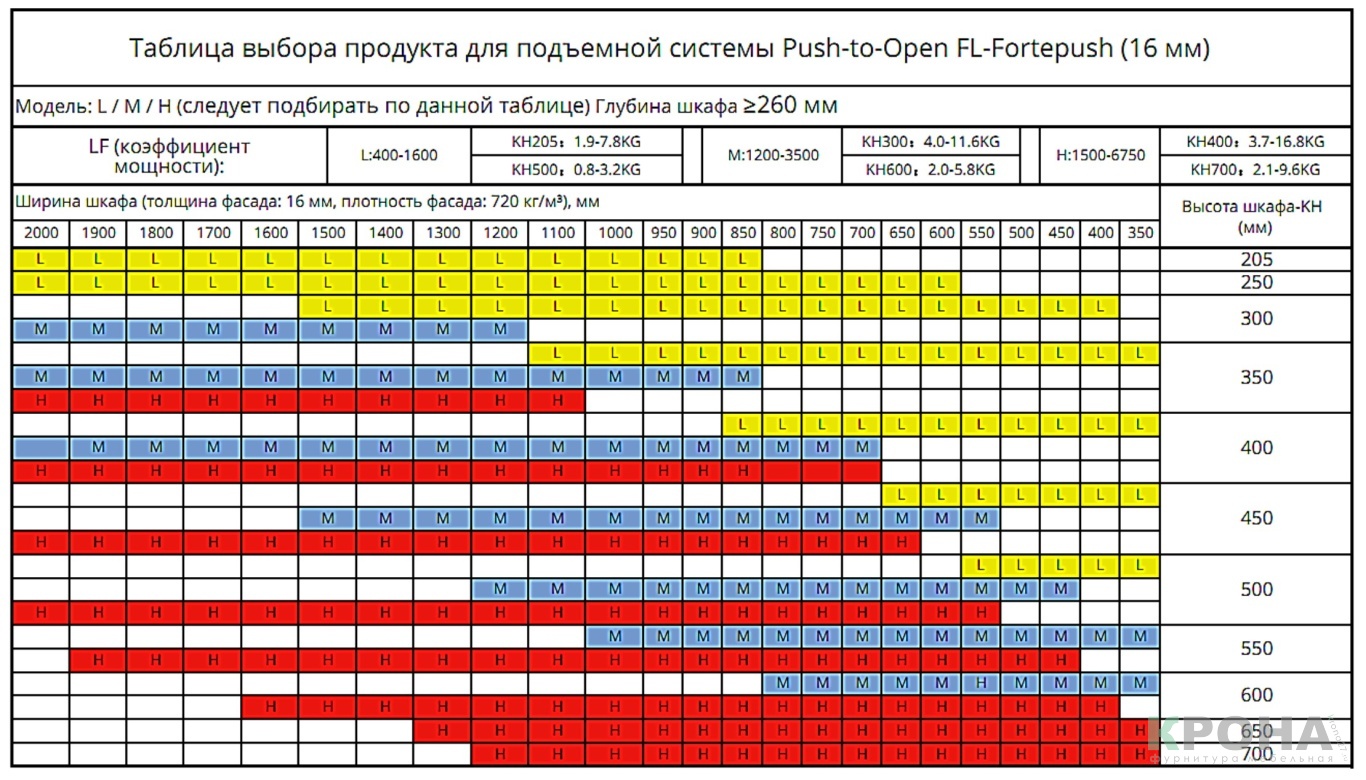

Расчет на толщину фасада 16мм:

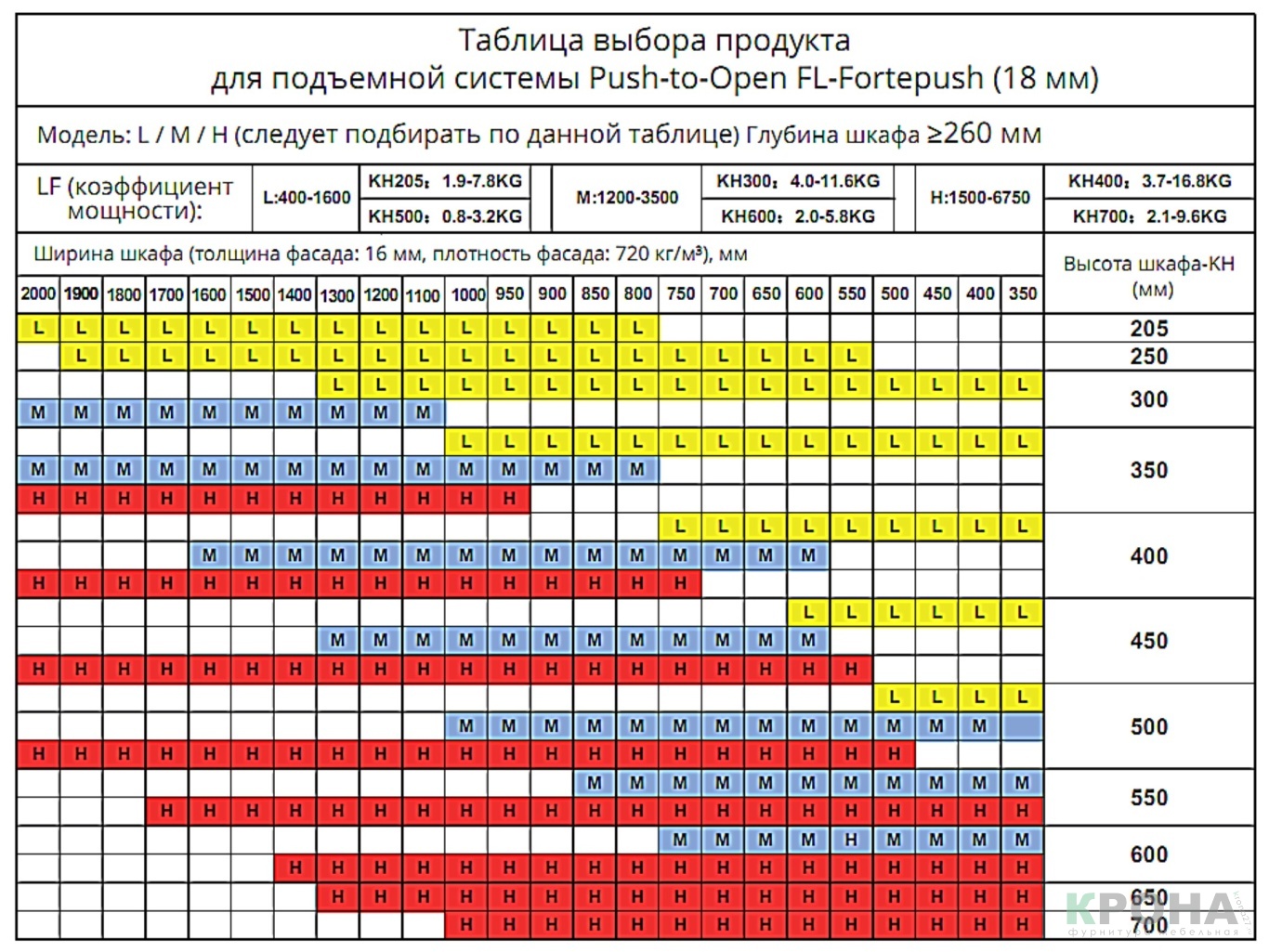

Расчет на толщину фасада 18мм:

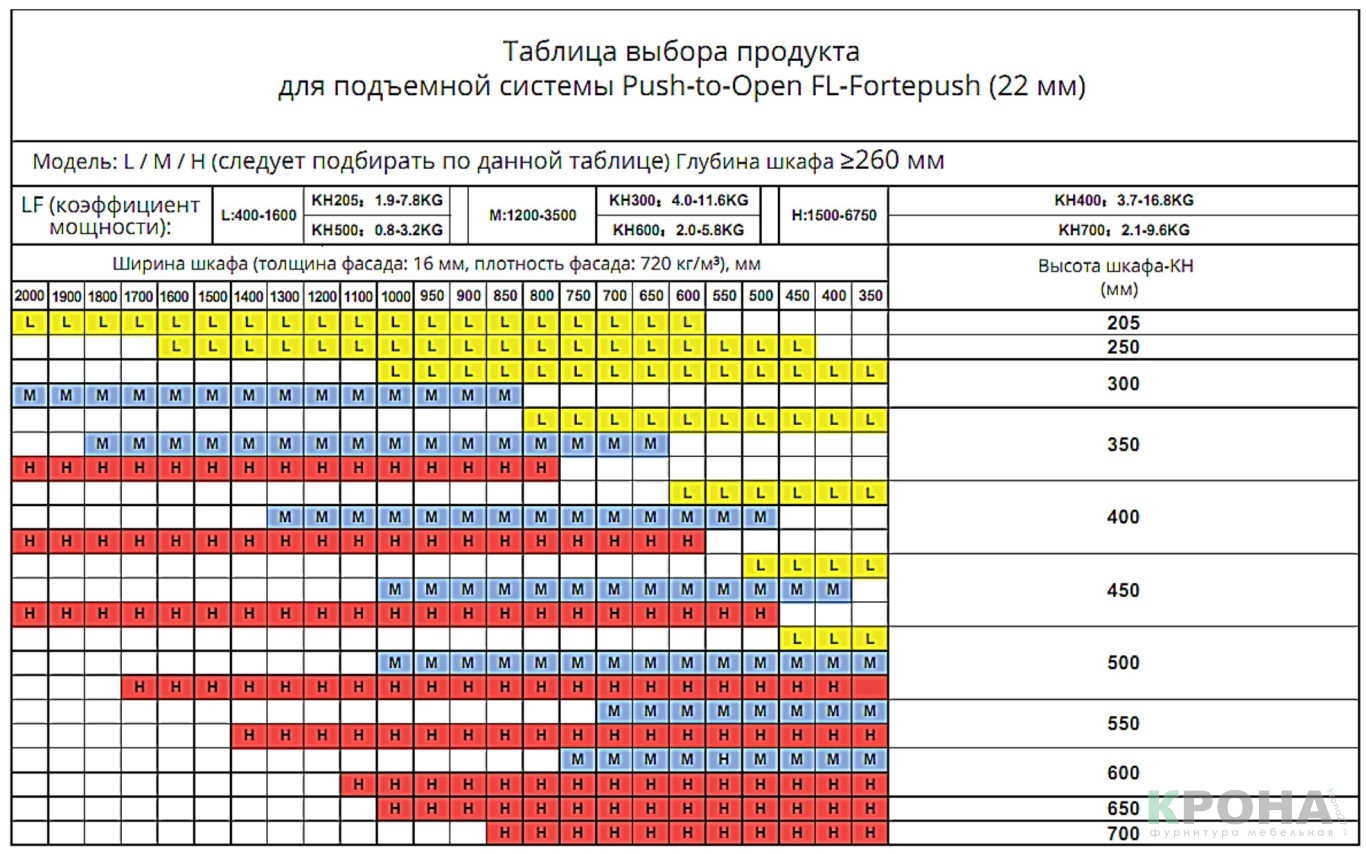

Расчет на толщину фасада 22мм:

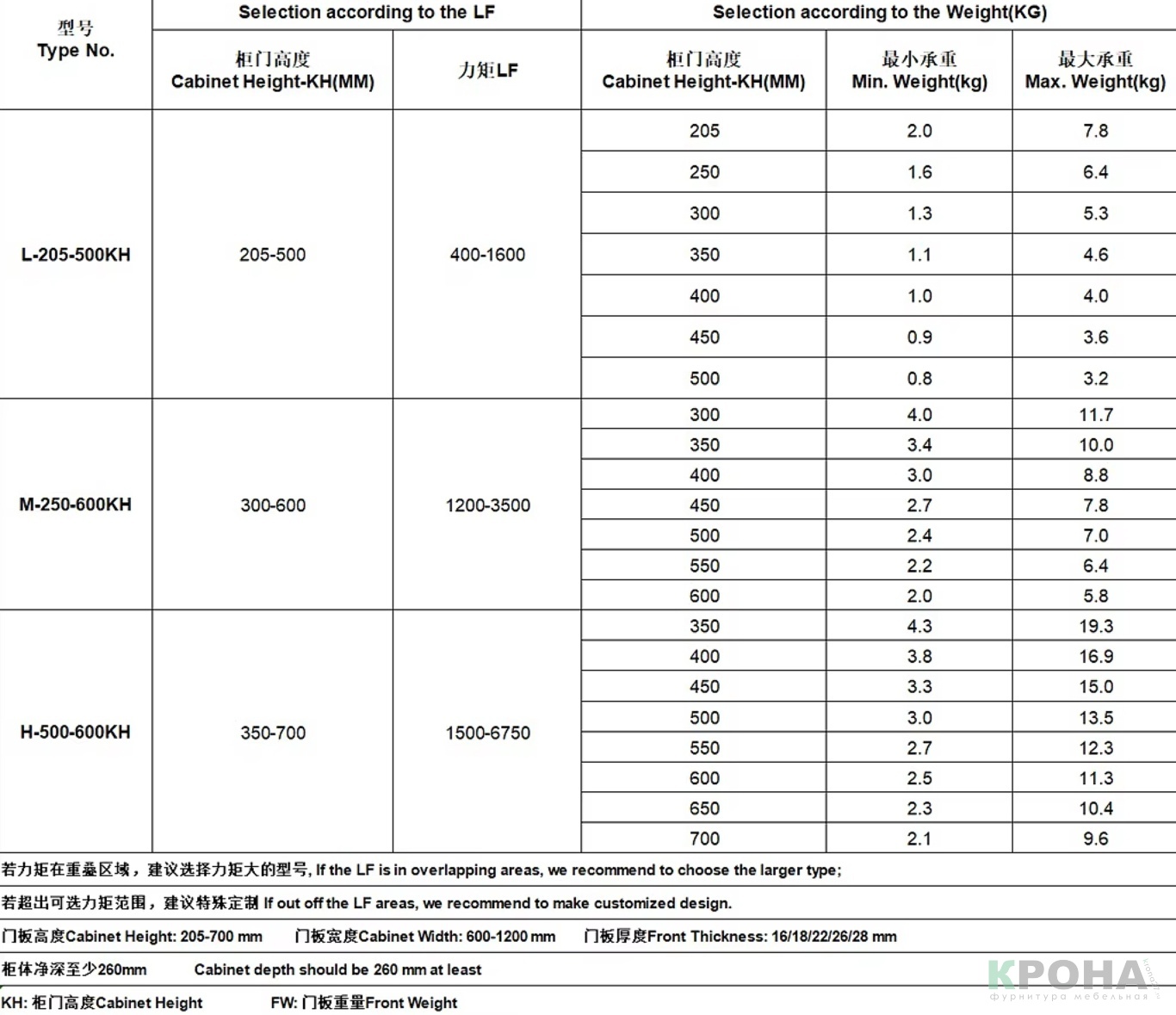

Общая таблица мощности:
