Телескопические направляющие оснащенные толкателем пушопен с шариковой системой скольжения полного или не полного выдвижения (полновыкатные / частичного выдвижения). Параметры изделия и толщина металла. Наглядный пример крепления и инструкция. Используются данные только официального изготовителя фурнитуры.

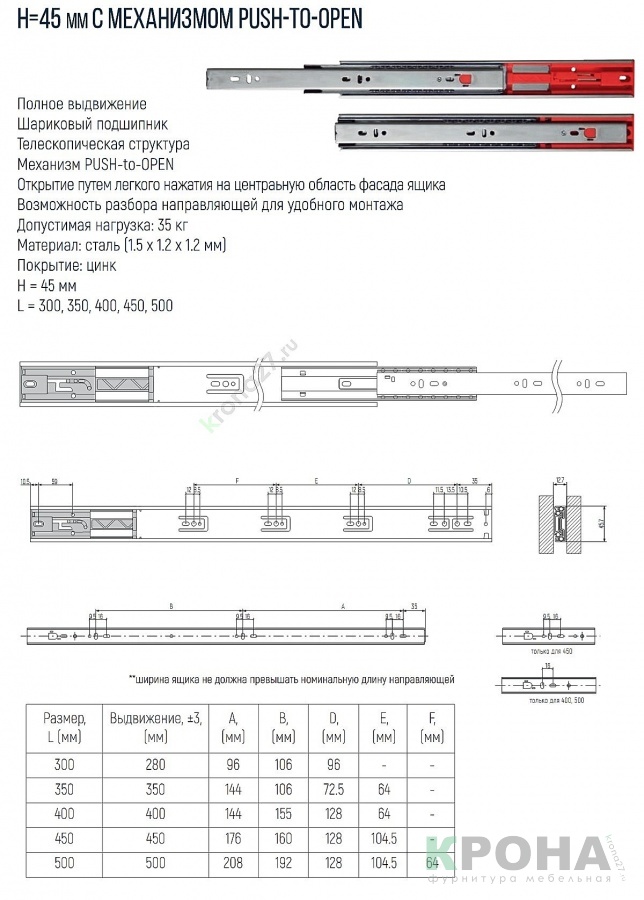

Установочные размеры (dm-prof)

Шариковые направляющие push-to-open h45мм (чертеж, размеры, пример установки, пуш-опен)

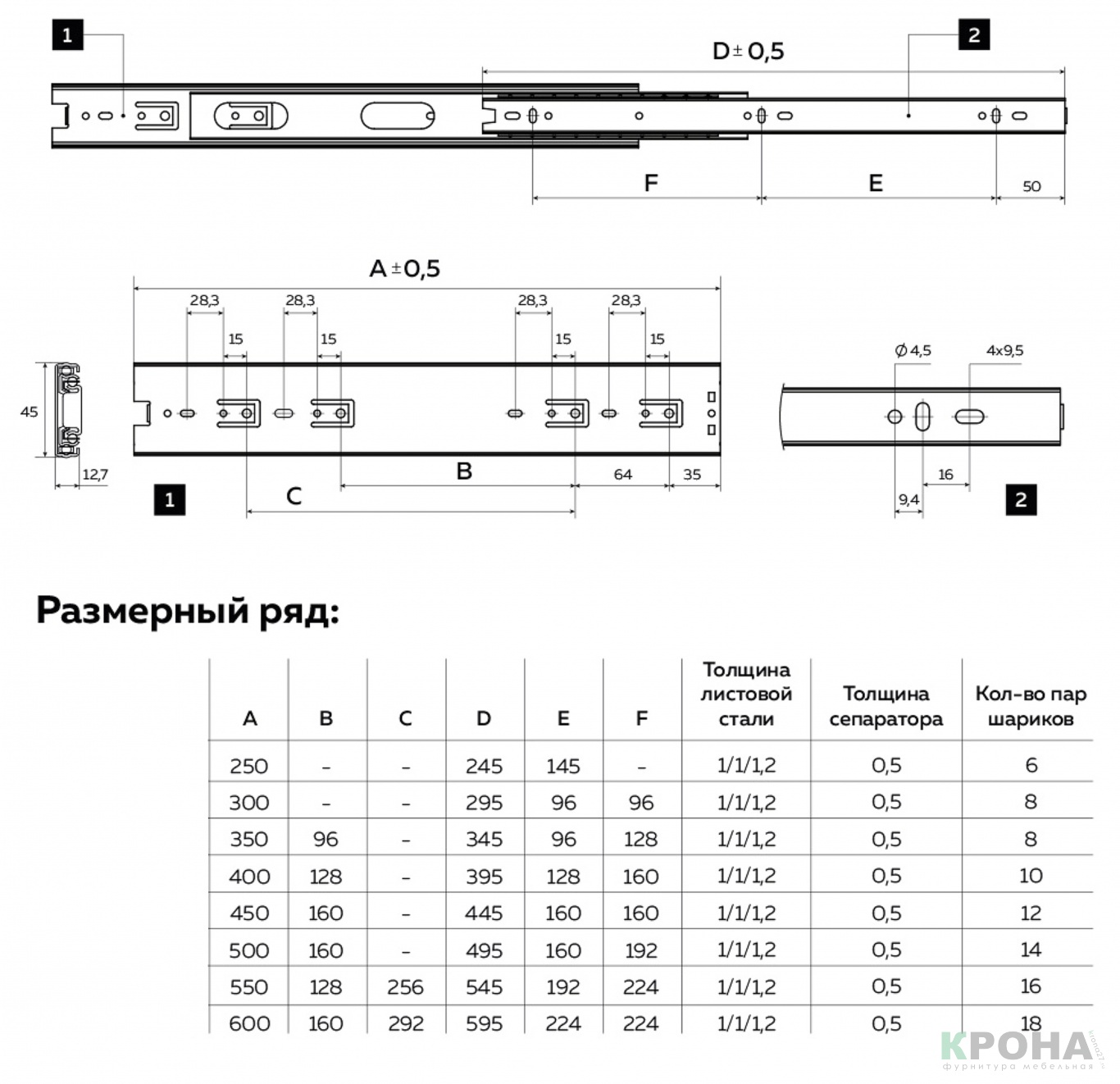

Установочные размеры (sete)

Шариковые направляющие push-to-open h45мм (чертеж, размеры, пример установки, пуш-опен)

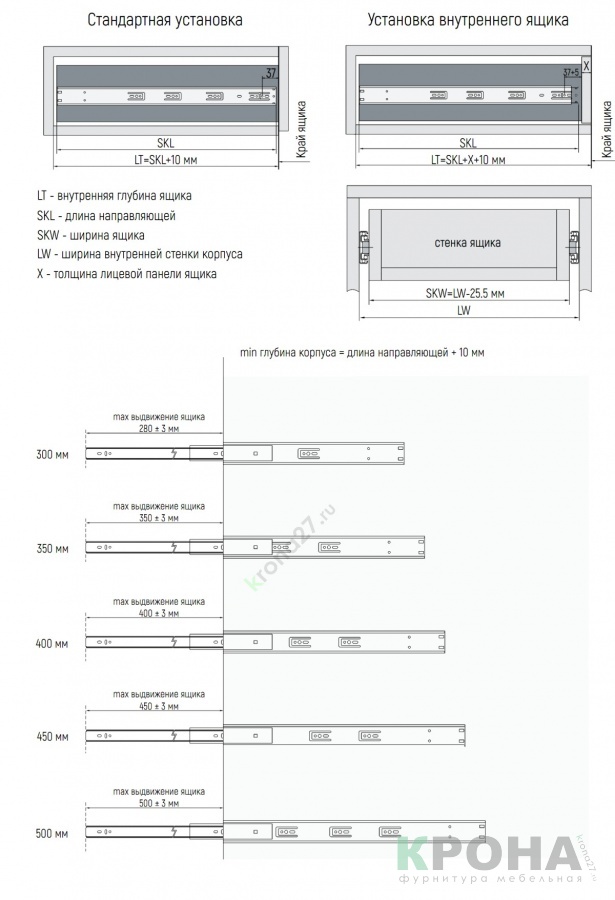

Чертеж установки и размеры ящика (sete)

Шариковые направляющие push-to-open h45мм (чертеж, размеры, пример установки, пуш-опен)

Читайте также:




Комментарии (3)
Пух # 5 июня 2019 0
Не нашел на чертеже какой зазор необходимо делать между фасадом ящика и корпусом
krona27.ru # 6 июня 2019 0
Вы правы, по тех параметрам зазор должен составлять от 2мм до 4мм.
В инструкции об этом не сказано ,т.к. пуш направляющие устанавливаются аналогично обычным шариковым 45мм, но конструктивно имеют выступающую телескопическую часть (которая крепится на ящик) за счет чего и будет в итоге получен необходимый зазор.

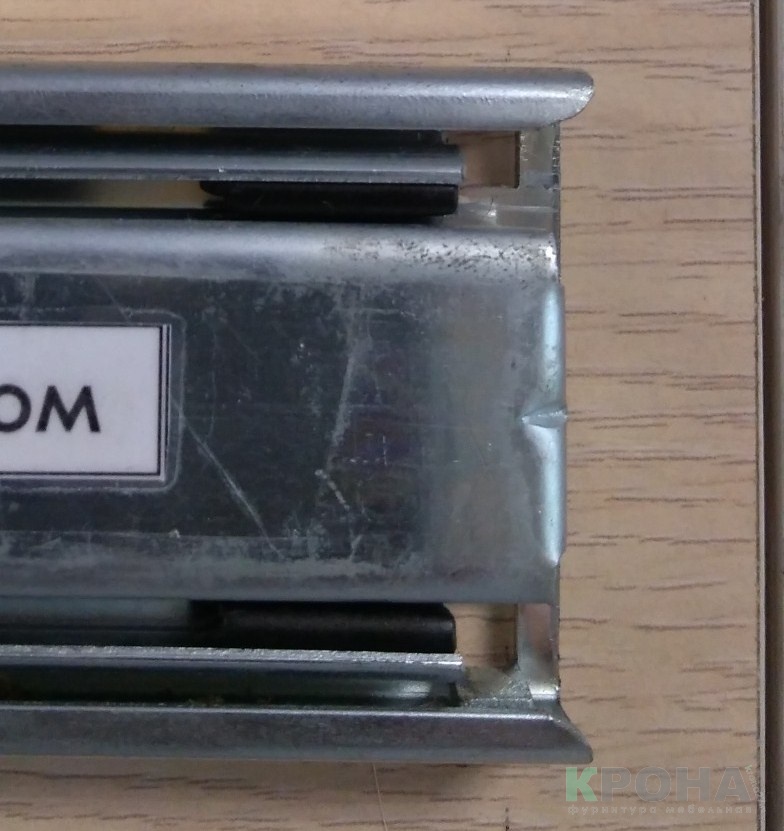

вот к примеру обычная направляющая (не пуш) в сложенном состоянии:

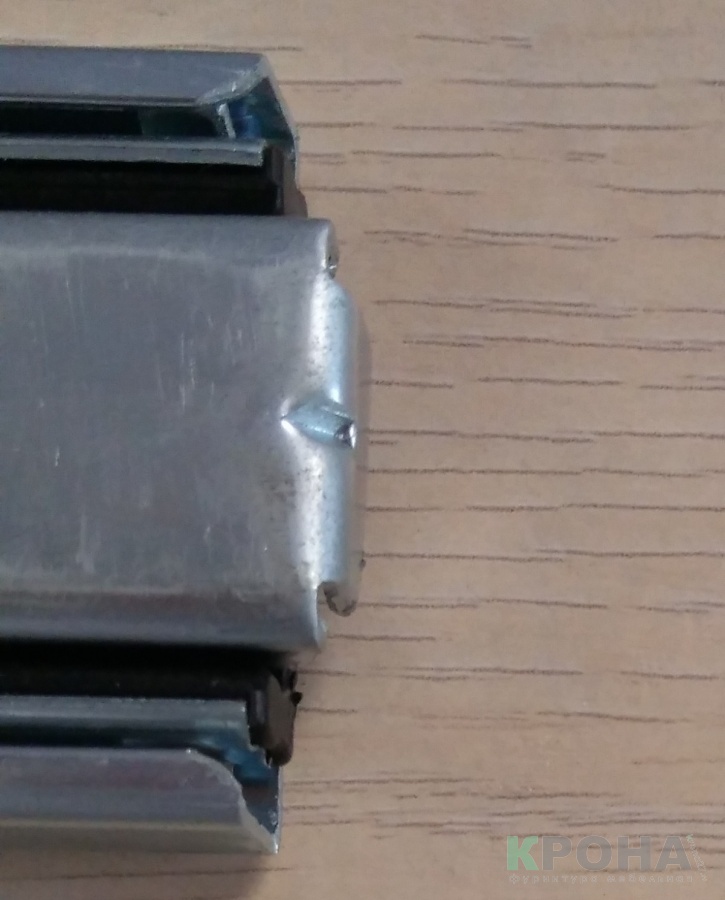

а тут уже сложенная пуш направляющая (у нее заметно выступает вперед та часть которая будет крепится к ящику):
Павел # 31 августа 2021 0
Не покупайте никогда пуши фирмы GTV, редкостный шлак, и зазоры там не 2-4 мм. А регулировать их просто невероятно сложно.
