Петля МИНИ для дверок (инструкция, размеры, чертеж)

Блог: Инструкции и описания для мебельной фурнитуры.

+10↑ Голосов: 10 Просмотры: 8291

Петля уменьшенного типа. Диаметр чашки 26мм.

Чертеж установки

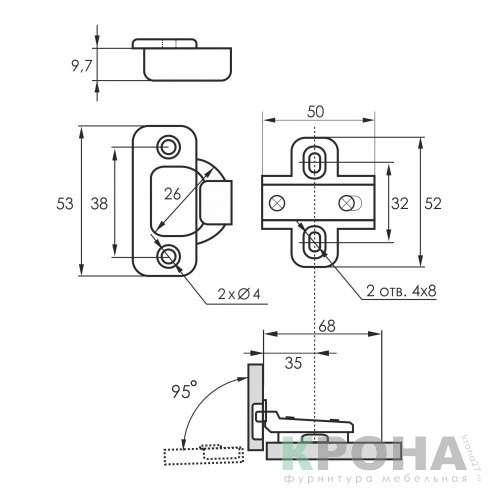

Накладная мини петля

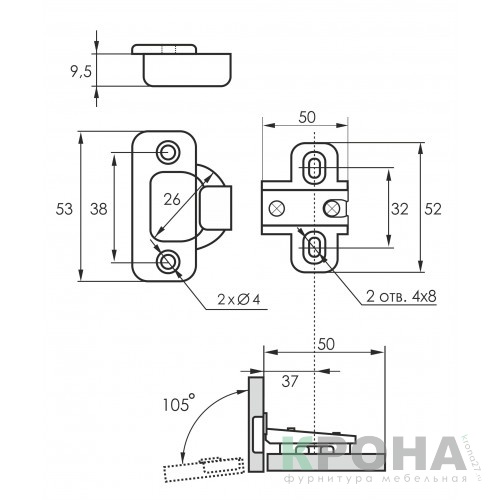

Полу-накладная мини петля

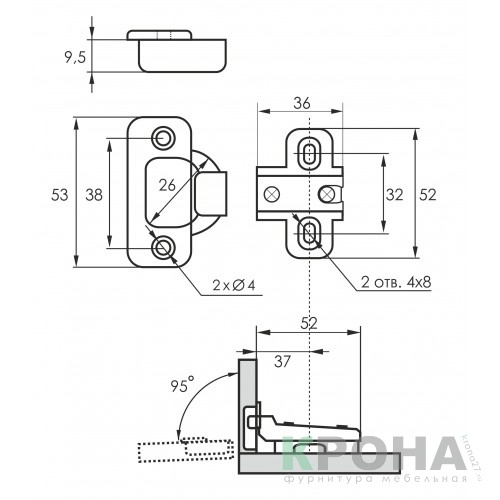

Вкладная мини петля
