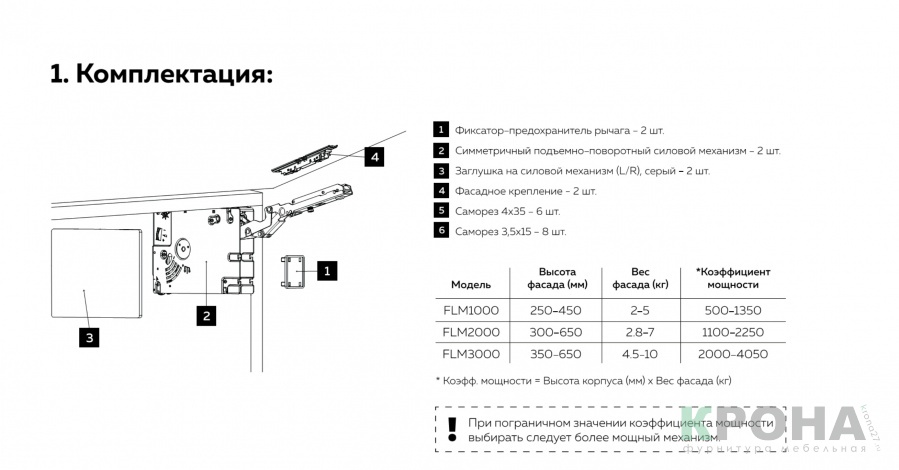

Описание комплектации:

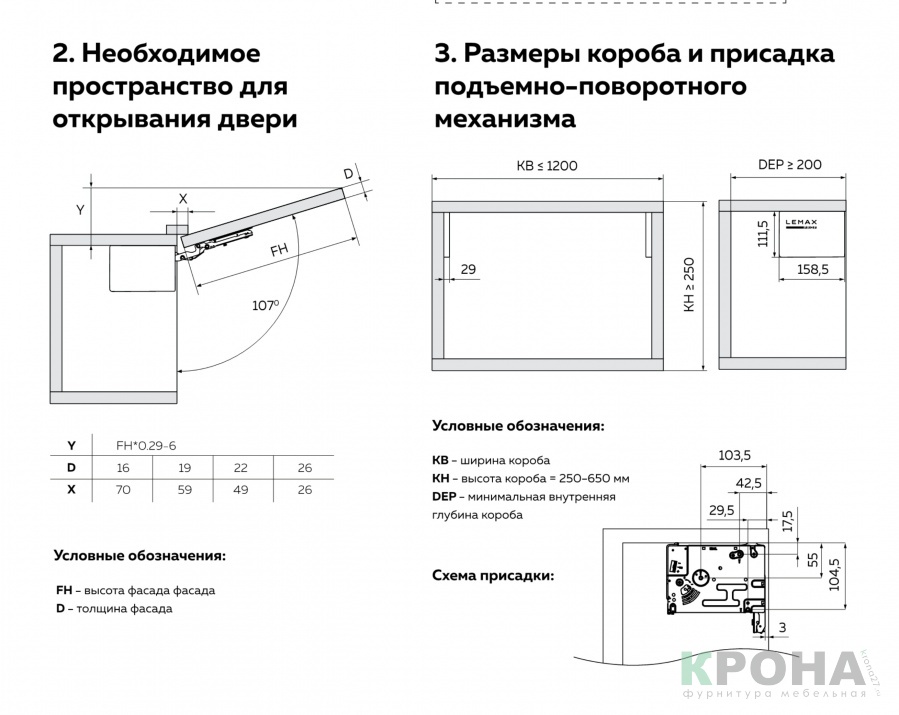

Необходимые размеры модуля для установки и схема присадки:

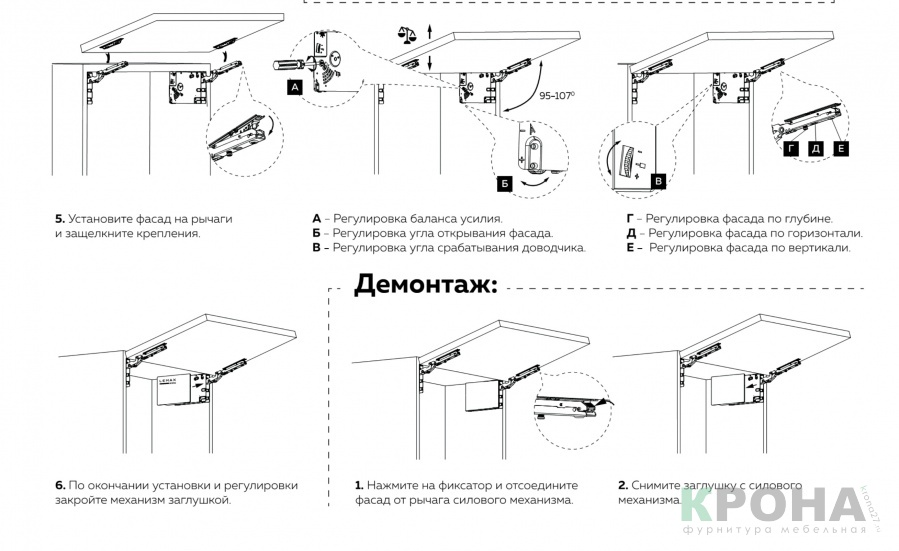

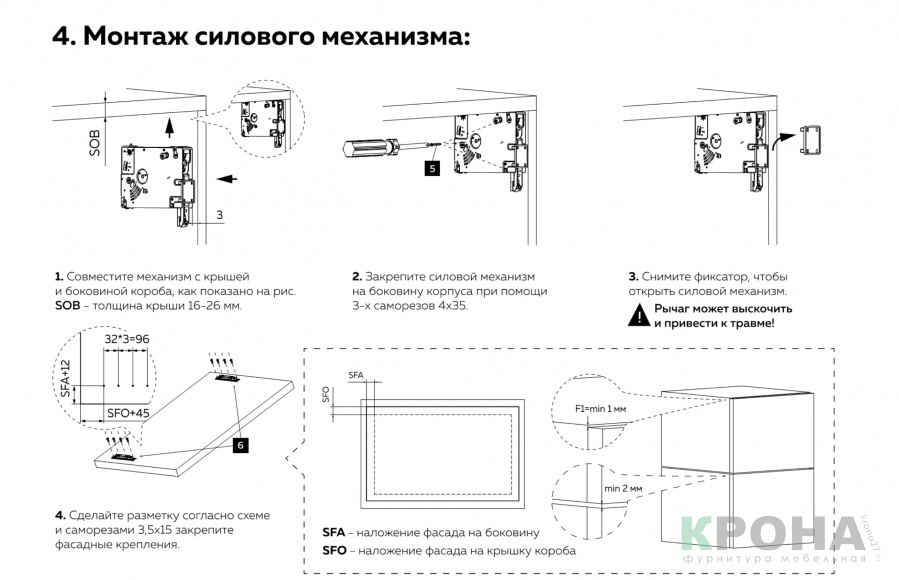

Монтаж силового механизма, регулировка усилия и угла открывания, демонтаж:
youtube.com/watch?v=vHTgMIDOtTA
Подъемный механизм для дверок открывающихся вверх LM-PROF - инструкция по установке и настройке, видео.
|
+14↑ Голосов: 14
 Просмотры: 1009
|
Наглядное руководство по монтажу механизма серии FLM PROF для фасада с открыванием наверх.
