Комплект системы выдвижения Lembox H=84мм (инструкция по установке, присадочные размеры, чертеж)

Блог: Инструкции и описания для мебельной фурнитуры.

+5↑ Голосов: 5 Просмотры: 764

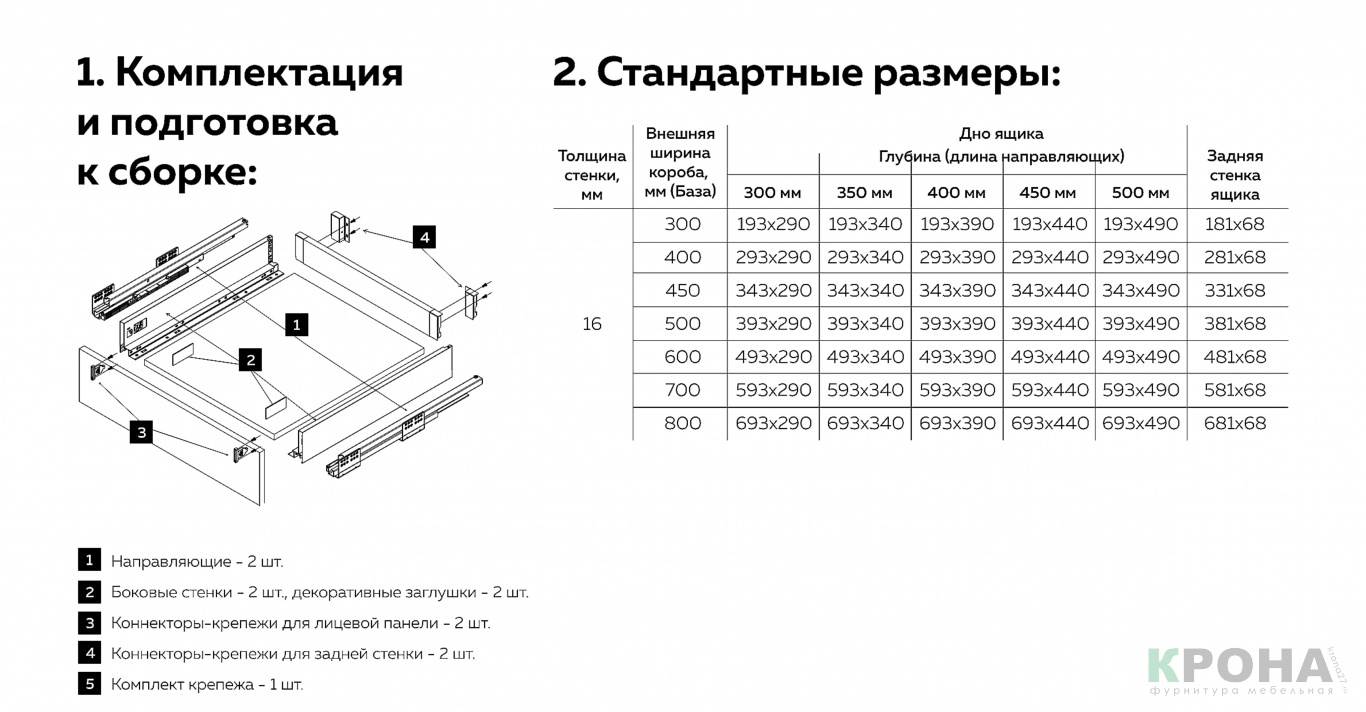

Подготовка к установке, стандартные размеры базы (короба, модуля) Размеры дна и задней стенки ящика:

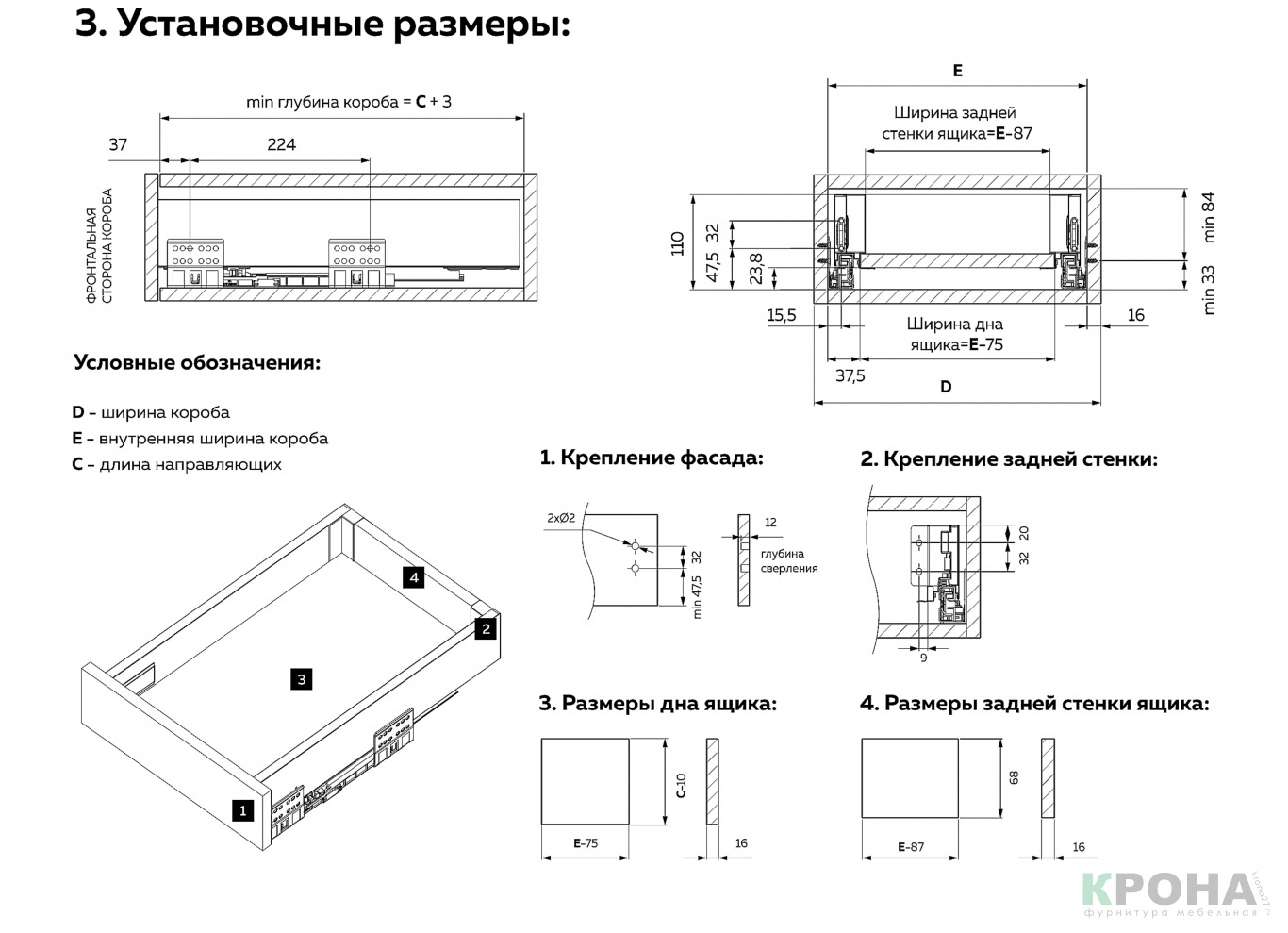

Установочные размеры, крепление стенок ящика и его дна:

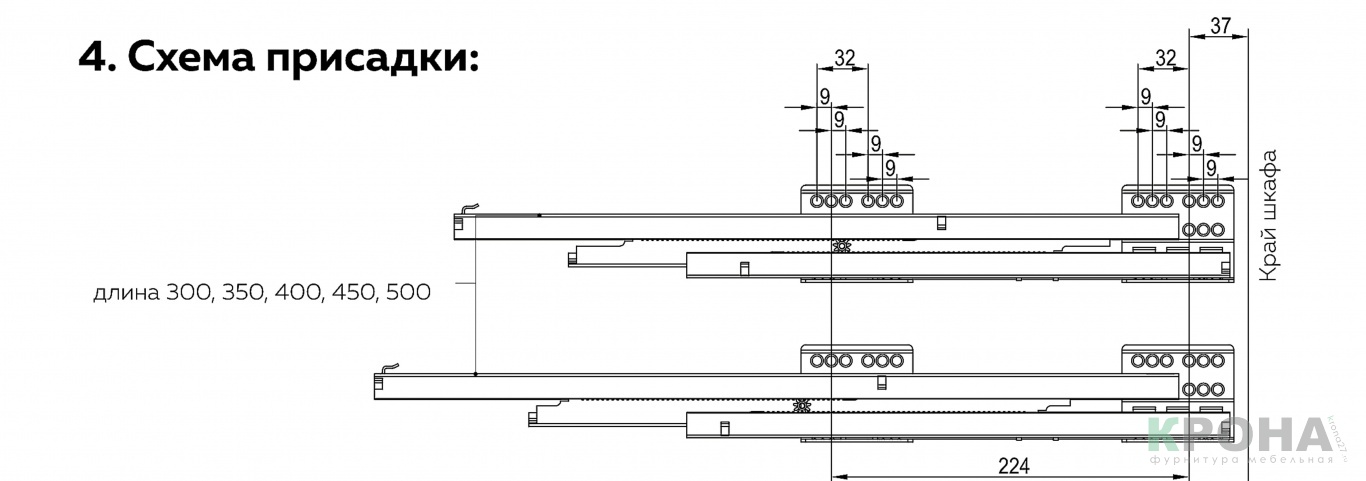

Схема присадки направляющих тандембоксов:

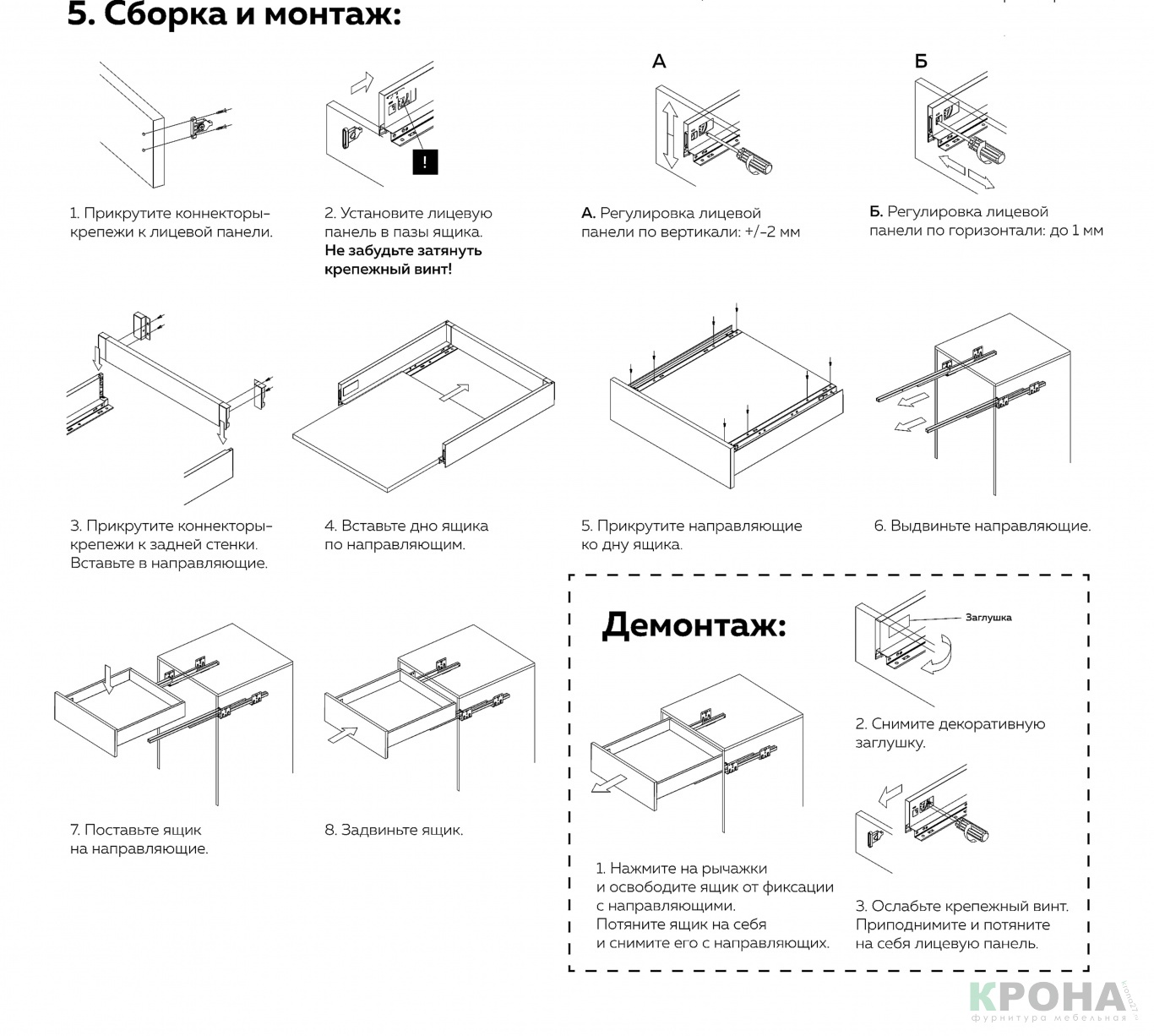

Сборка и монтаж ящика в коробе и его демонтаж:
