Направляющие скрытого монтажа с 3D регулировкой полного выдвижения (инструкция по установке, чертеж)

Блог: Инструкции и описания для мебельной фурнитуры.

+15↑ Голосов: 15 Просмотры: 1332

Направляющие скрытого монтажа с 3D регулировкой полного выдвижения (инструкция по установке, чертеж)

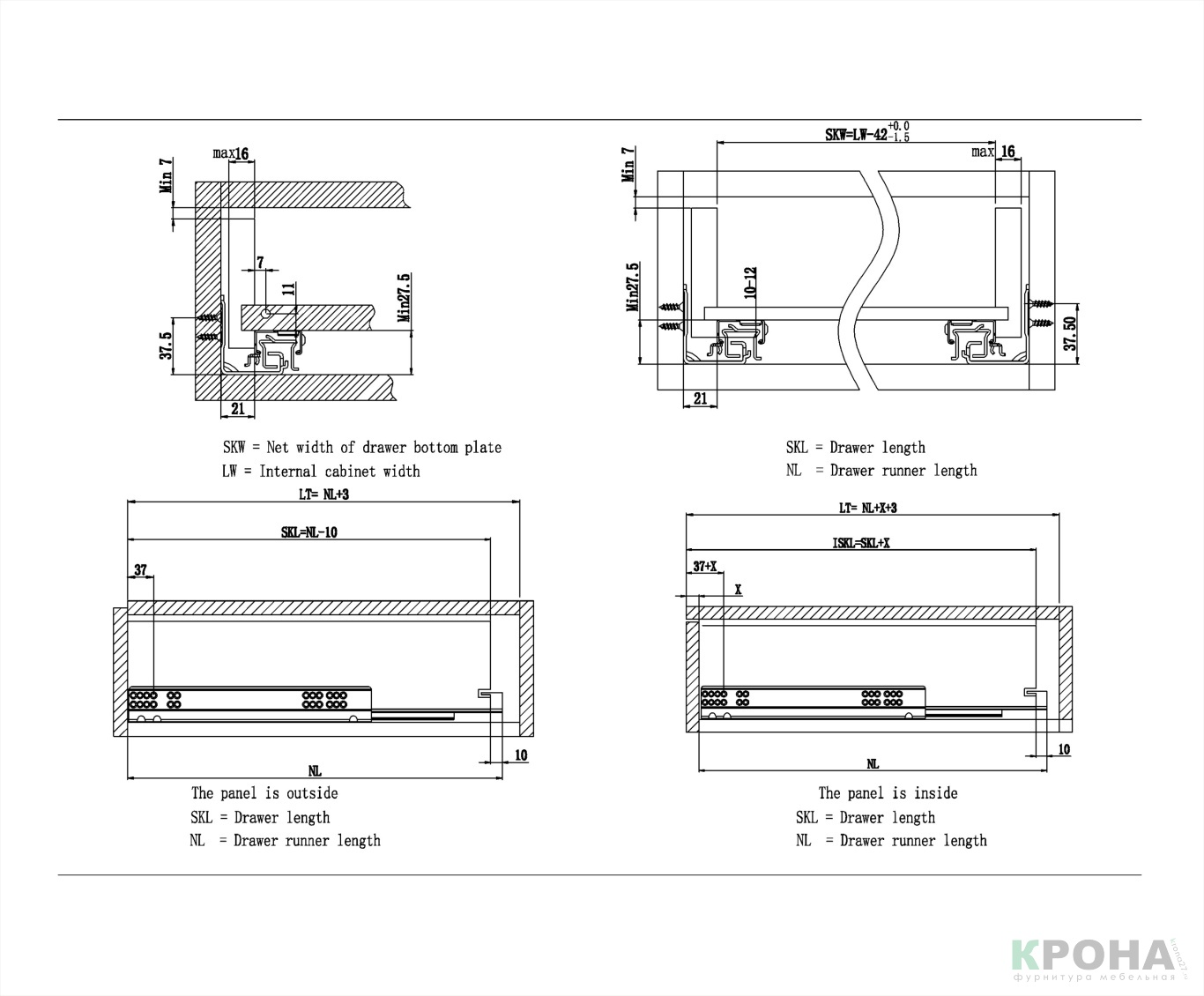

Присадочные размеры:

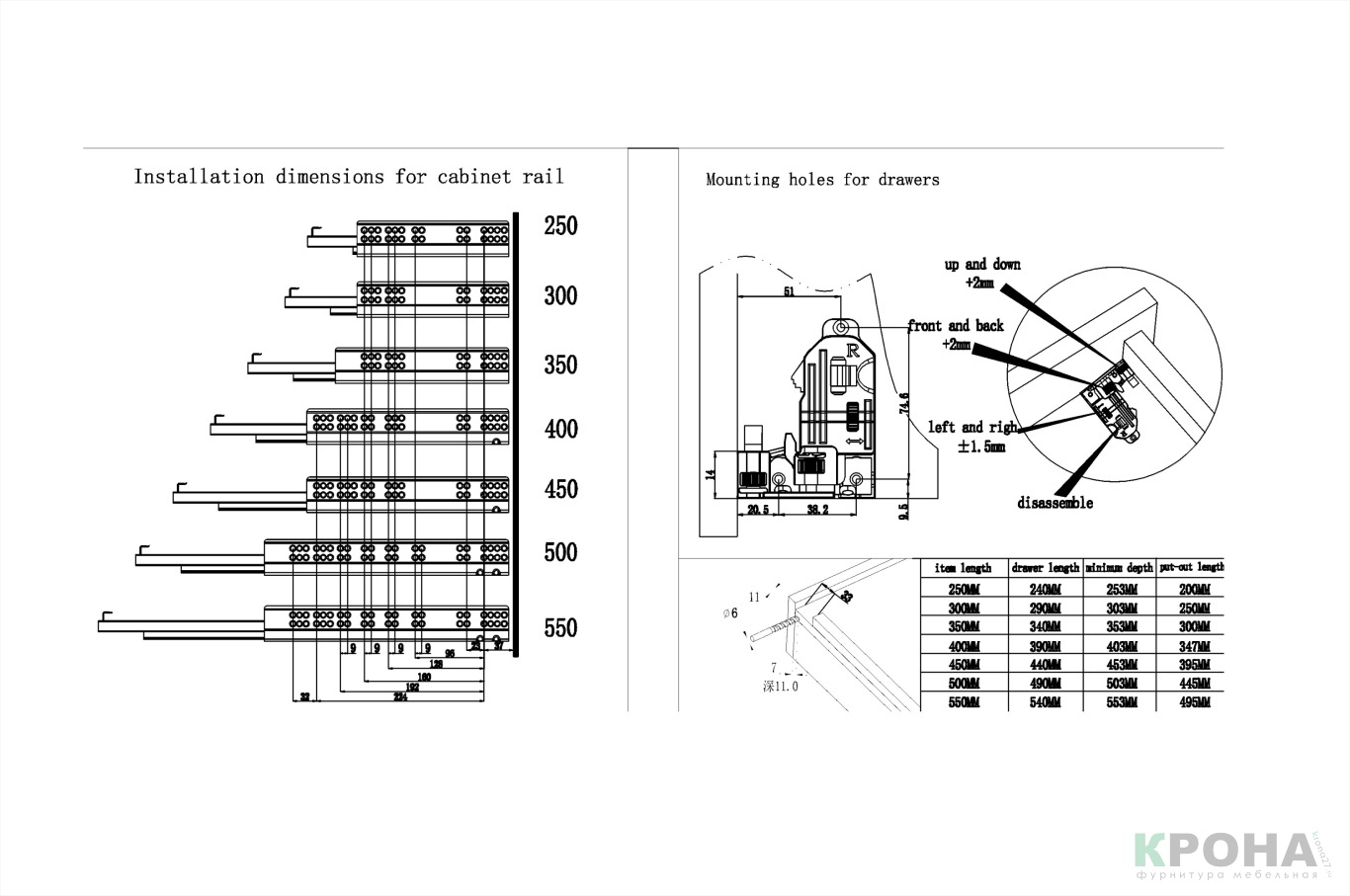

Инструкция по установке:
