Комплект системы выдвижения Lembox H=199мм (инструкция по установке, присадка, чертеж)

Блог: Инструкции и описания для мебельной фурнитуры.

+2↑ Голосов: 2 Просмотры: 214

Подготовка к установке, стандартные размеры базы (короба, модуля) Размеры дна и задней стенки ящика:

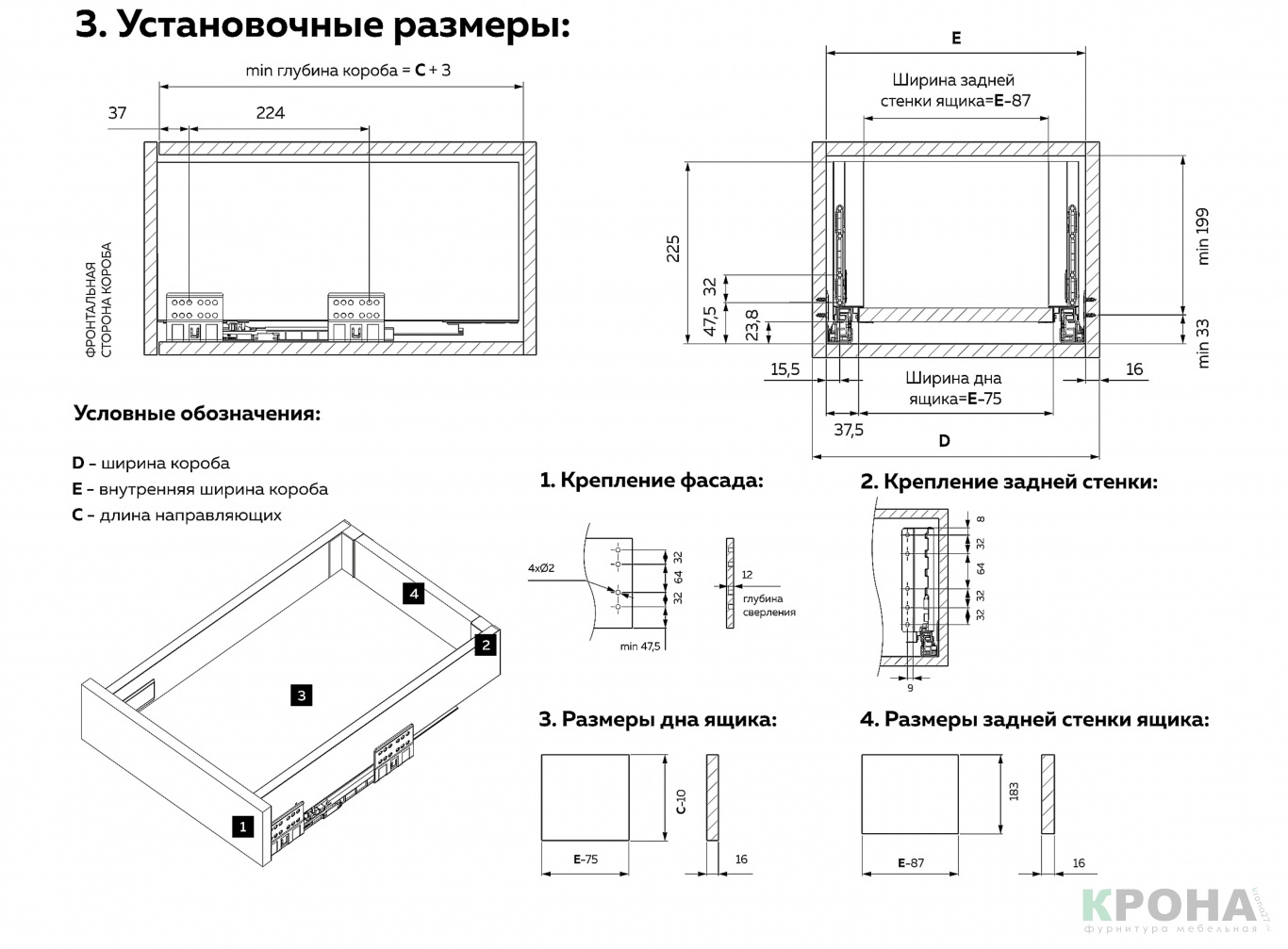

Установочные размеры, крепление стенок ящика и его дна:

Схема присадки направляющих тандембоксов:

Сборка и монтаж ящика в коробе и его демонтаж:
