Мусорное ведро в модуль, подвесное, для фасада (чертеж и варианты монтажа)

+6
Голосов: 6
Карма+
298 просмотров
Мусорная корзина предназначена для установки в модули с распашным фасадом. При открытии дверки, происходит подъем крышки ведра.
ниже представлена схема и пример установки :

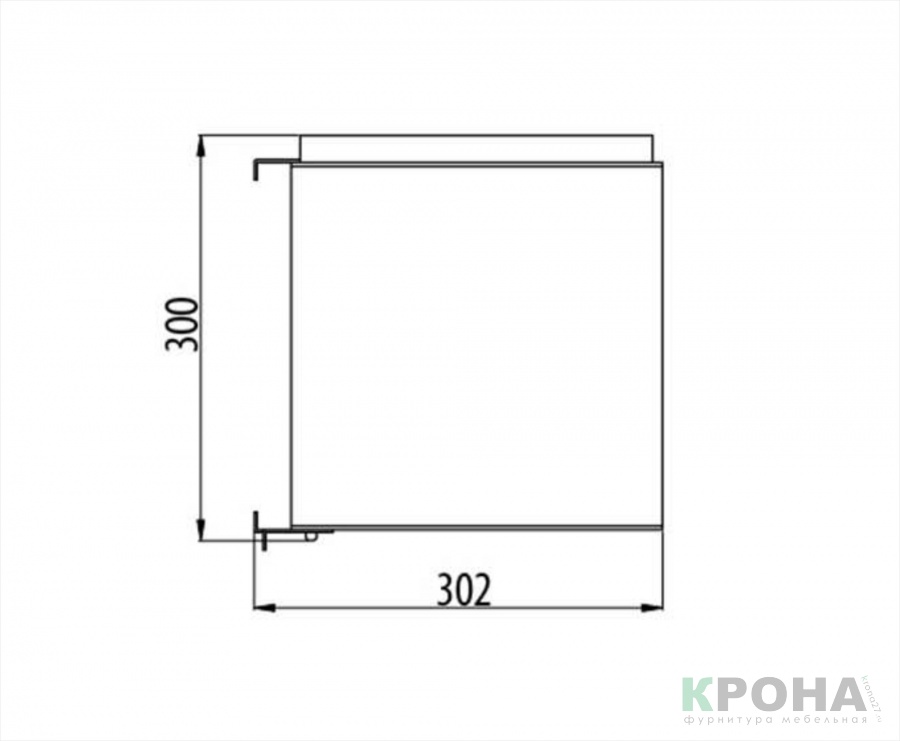

Размеры крепления, вид с боку:

Мусорное ведро в модуль, подвесное, для фасада (чертеж и варианты монтажа)

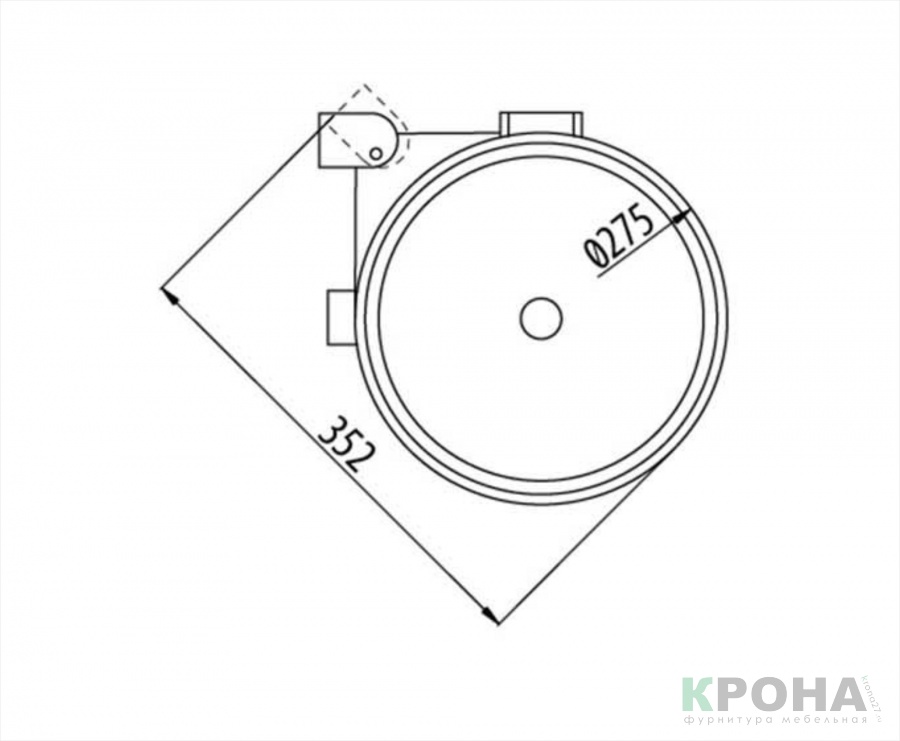

Размеры поворотного механизма ведра, вид сверху:

Мусорное ведро в модуль, подвесное, для фасада (чертеж и варианты монтажа)

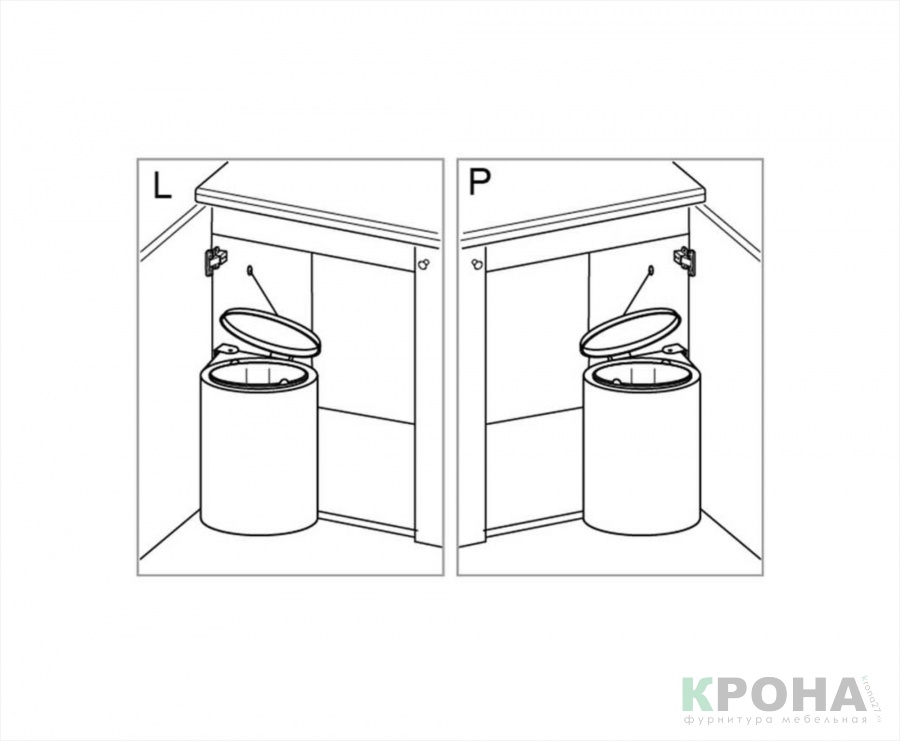

Варианты установки на правый и левый фасады:

Мусорное ведро в модуль, подвесное, для фасада (чертеж и варианты монтажа)

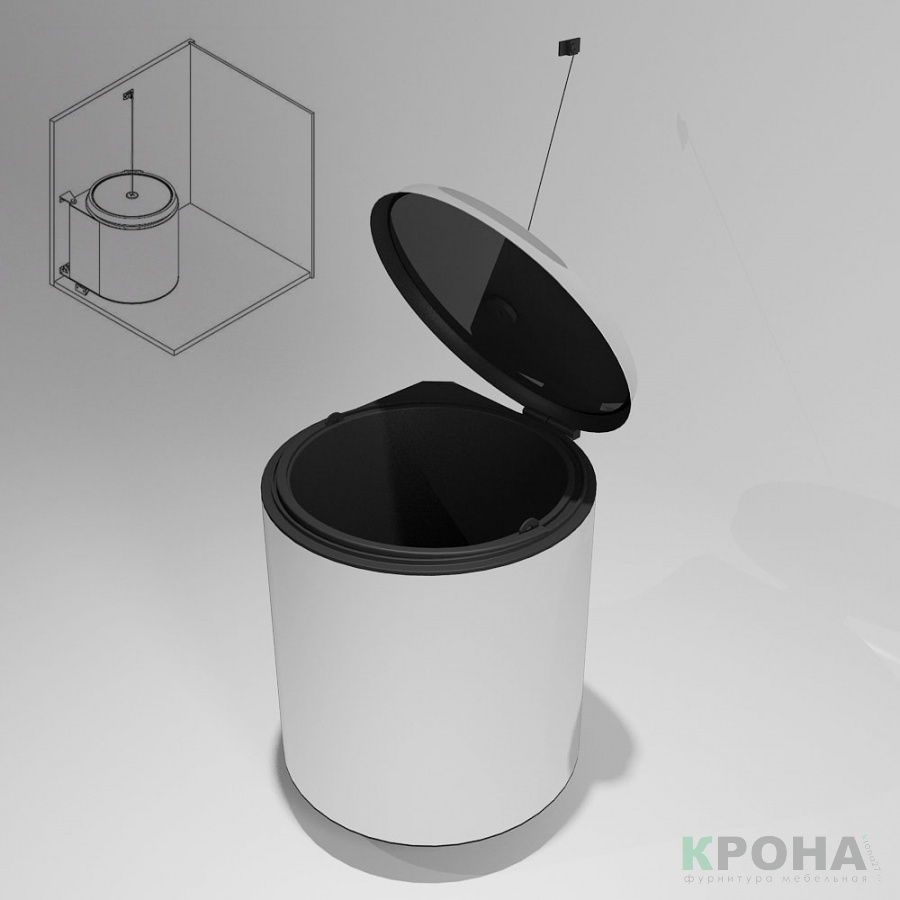

Пример установки внутри модуля и внешний вид:

Мусорное ведро в модуль, подвесное, для фасада (чертеж и варианты монтажа)

Читайте также:

Комментарии (2)
Павел # 1 ноя 2019 0
Не пойму , там внутри ещё одно ведро есть ? Или одно ведро с крышкой ?
Крона # 4 ноя 2019 0
Здравствуйте!
Да в самом корпусе из нержавеющей стали имеется ведро – из пластика.
Объем вкладыша-емкости для мусора составляет 11 литров.
