Инструкция по установке выдвижных корзин-посудосушителей (тип KRS06, плоский пруток, базы 600, 700, 800, 900)

Блог: Инструкции и описания для мебельной фурнитуры.

+6↑ Голосов: 6 Просмотры: 4

Наглядный чертеж и размеры для монтажа выдвижной корзины для хранения и сушки посуды.
Размеры базы для установки: 600, 700, 800, 900 мм

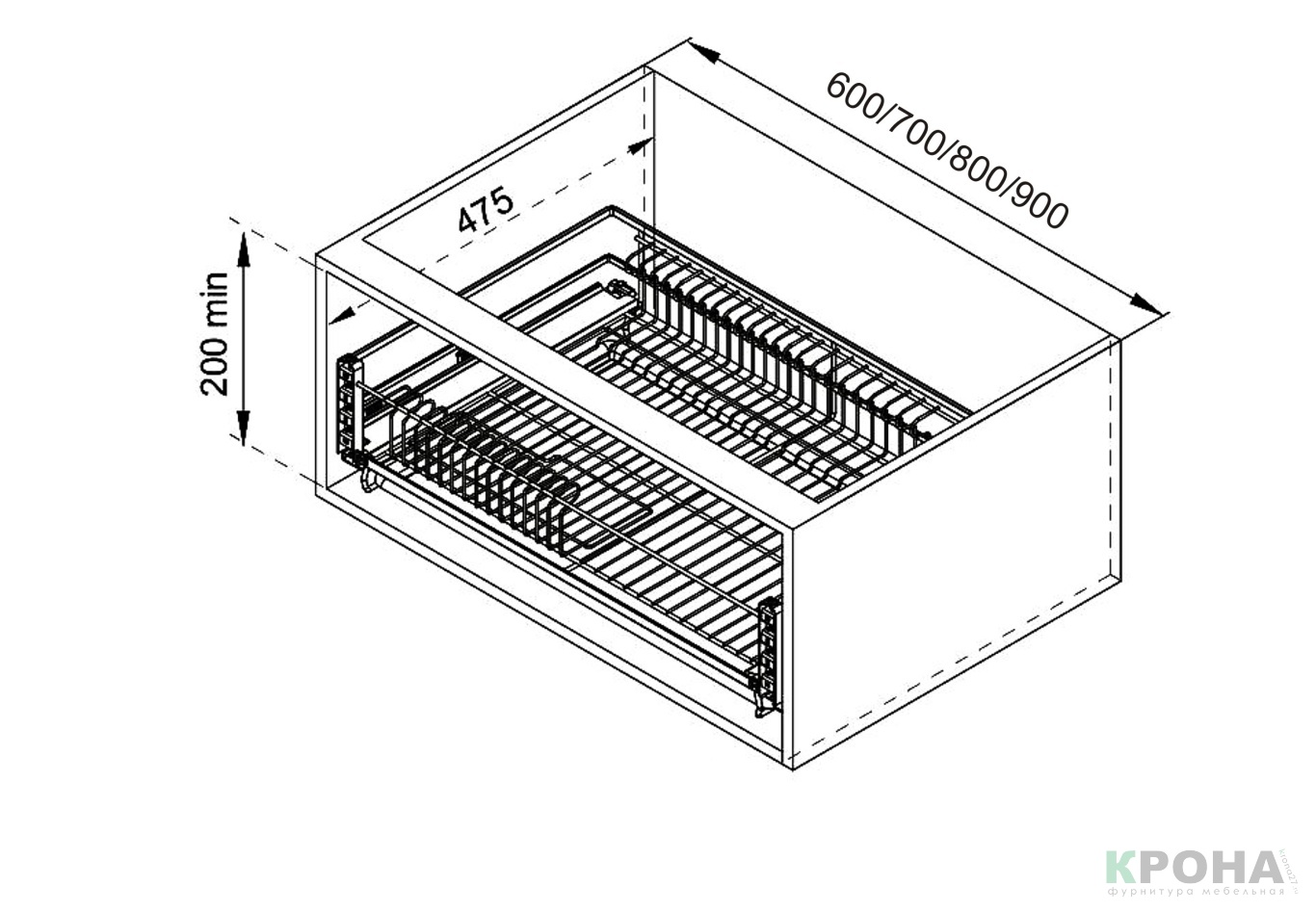

Минимальные размеры корпуса для установки корзин

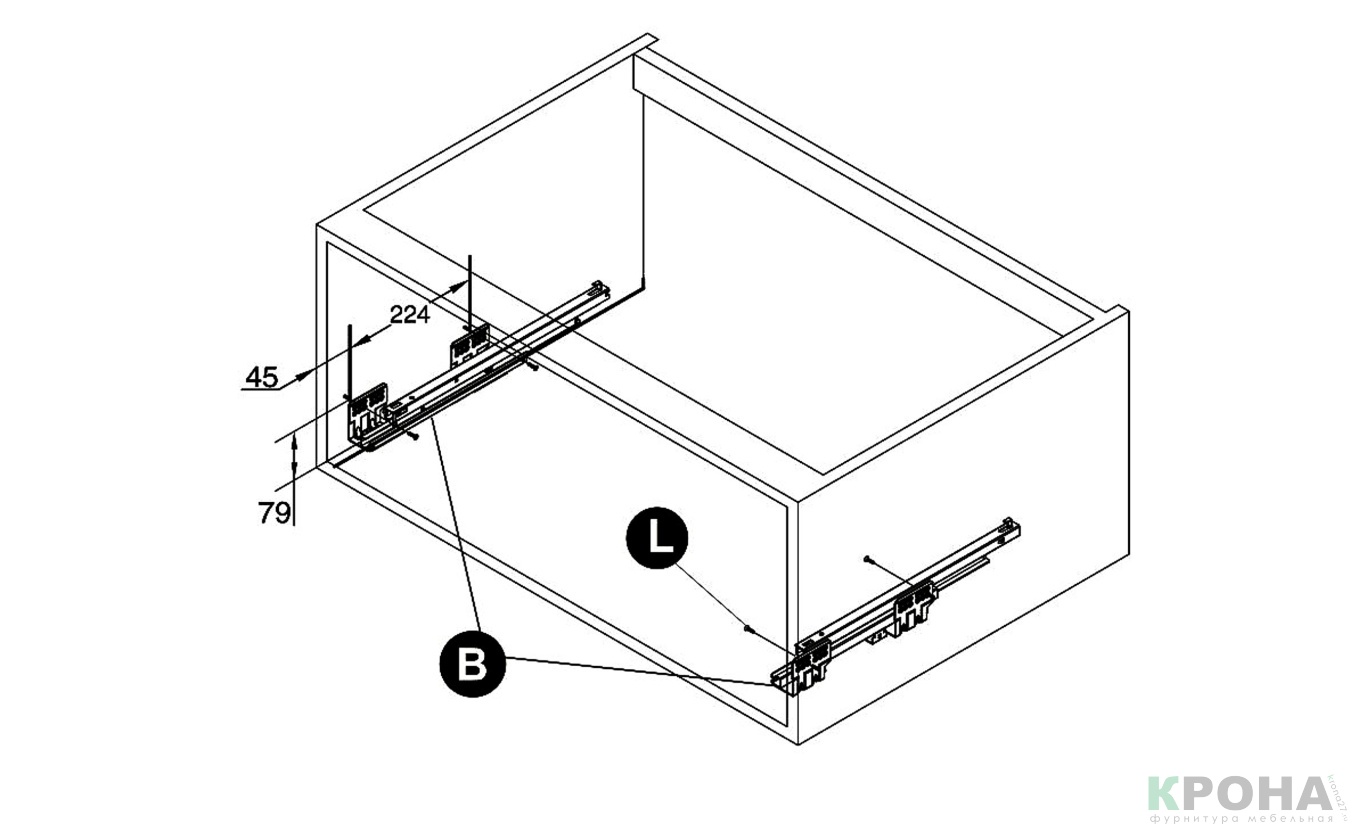

Установка направляющих в проем корпуса

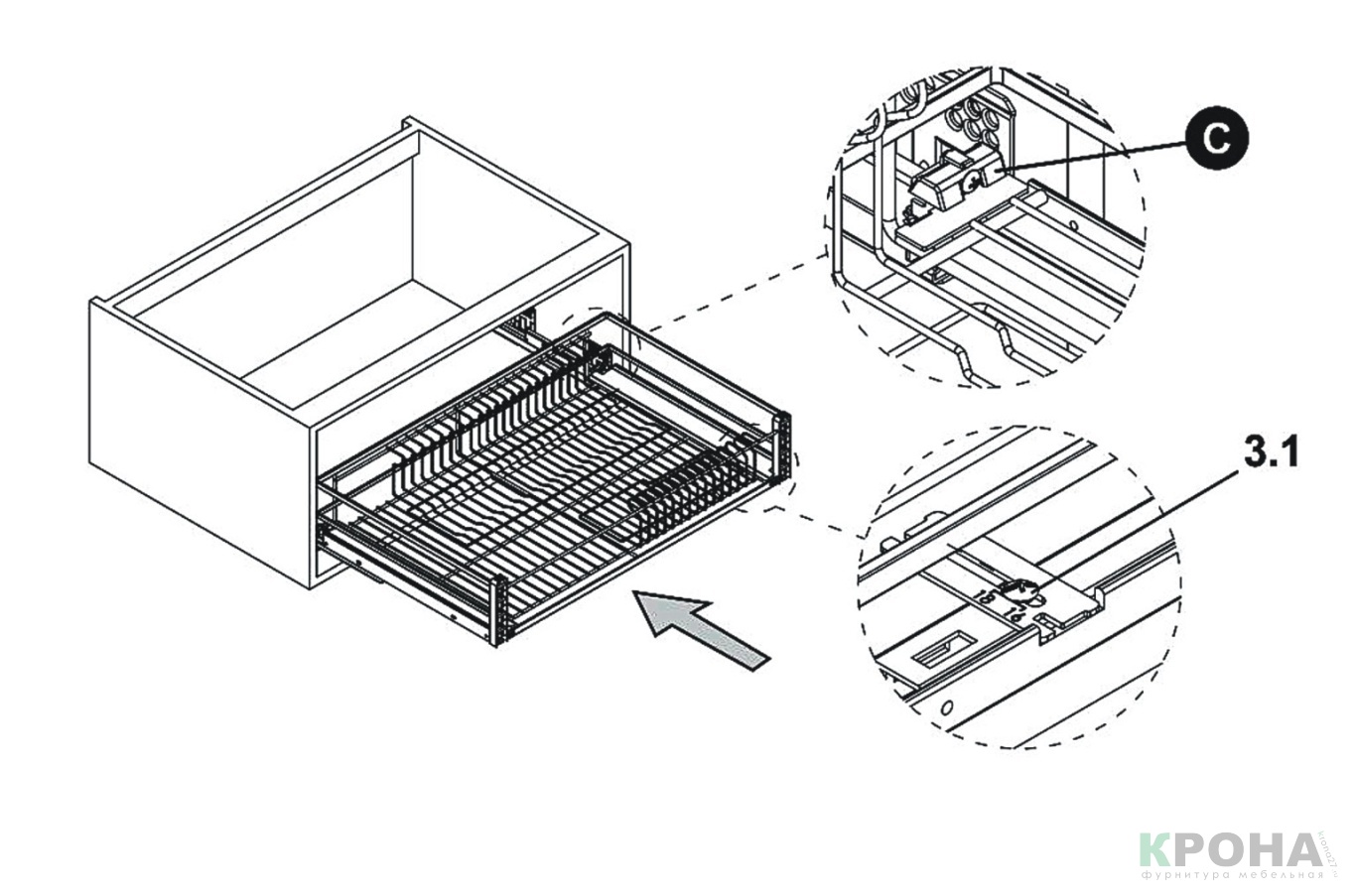

Установка корзины на направляющие

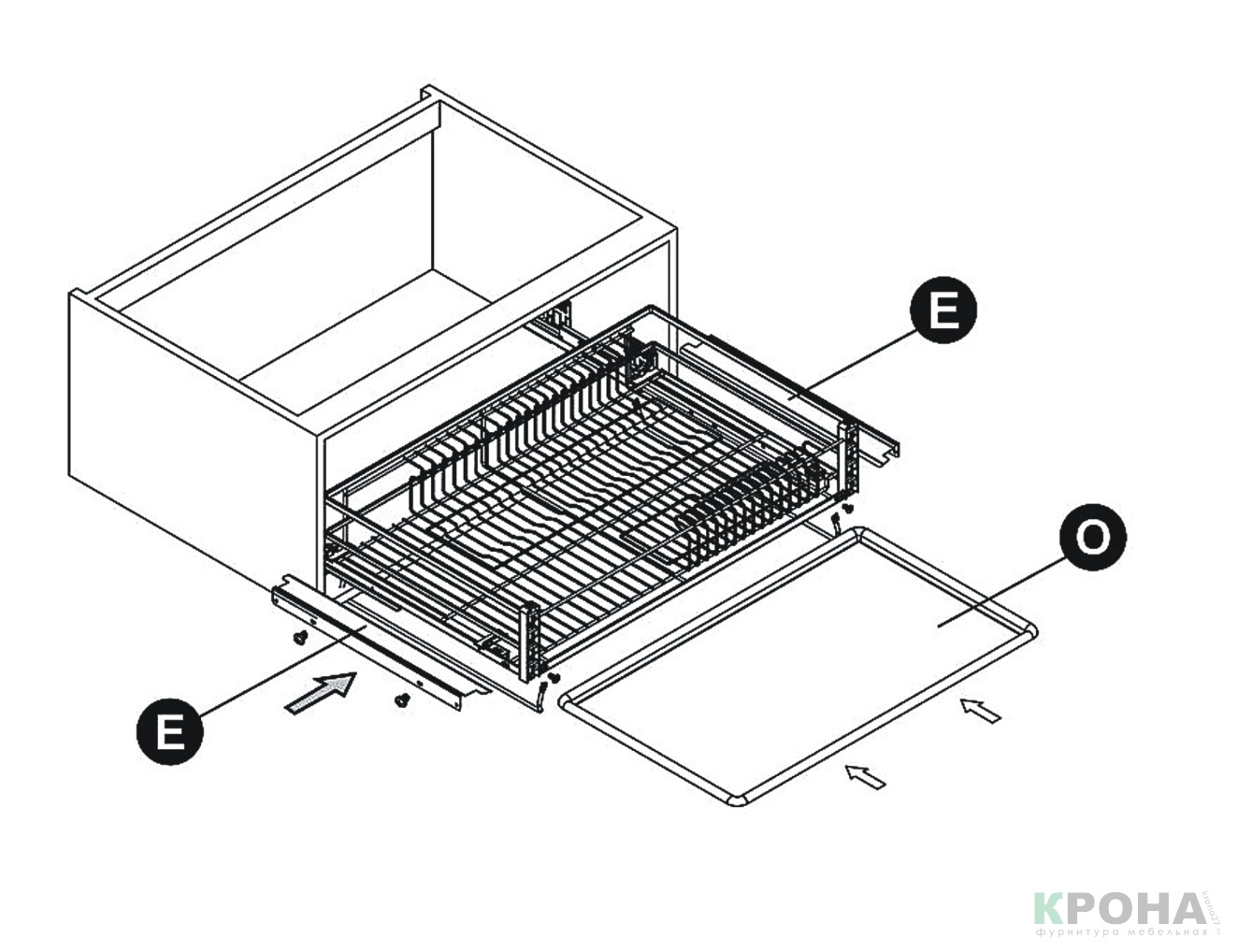

Выравнивание корзины в зависимости от ширины проема, установка защитных накладок и поддона

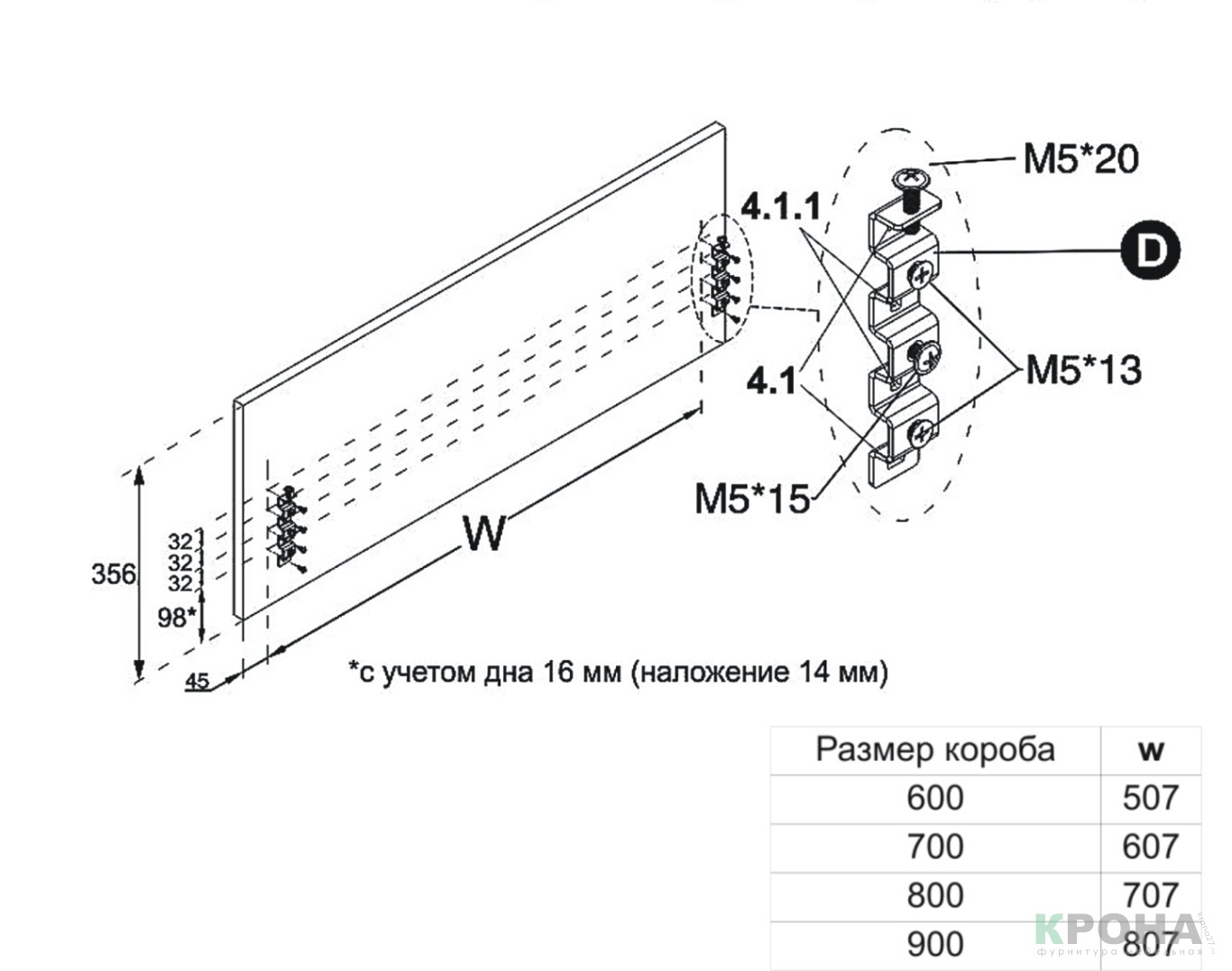

Установка крепления фасада на посудосушитель

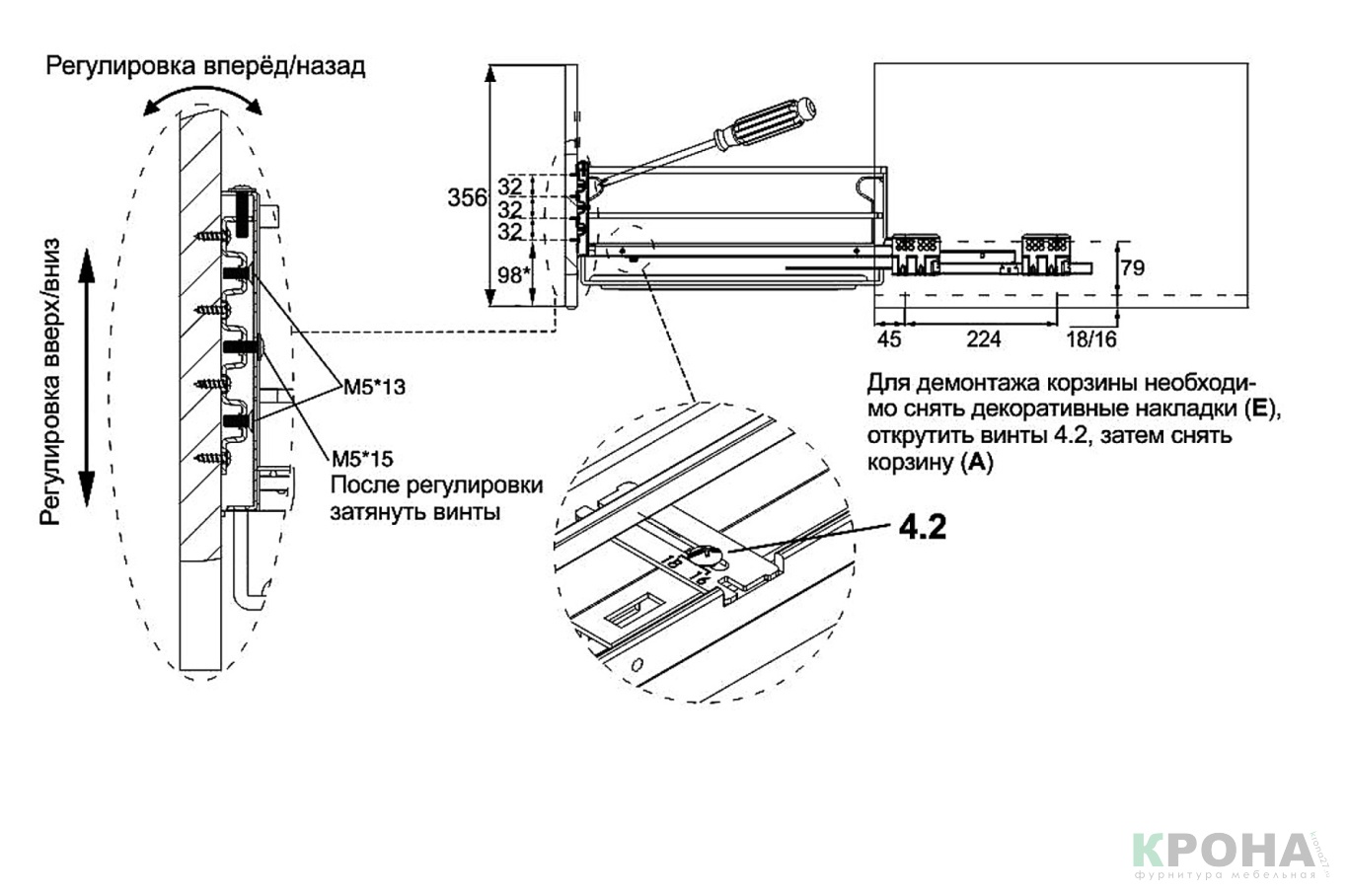

Регулировка фасада на посудосушителе и демонтаж корзины
