Система выдвижных ящиков метабокс (чертеж, размеры, пример установки)

Блог: Инструкции и описания для мебельной фурнитуры.

+7↑ Голосов: 7 Просмотры: 6552

Боковины для ящиков Метабоксы (тандембоксы) с направляющими скрытого монтажа плавного закрытия. Параметры изделия, присадочные характеристики, инструкция по установке. Наглядный пример крепления. Используются данные только официального изготовителя фурнитуры.

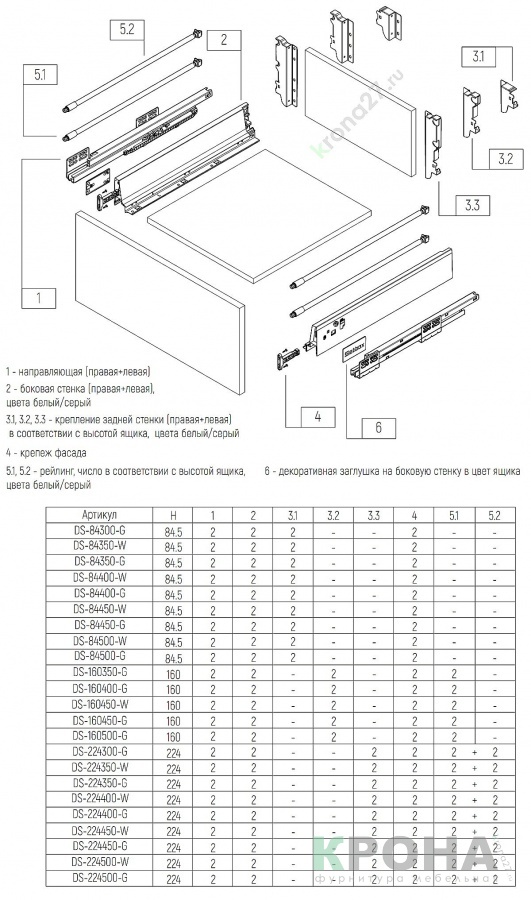

Схема сборки

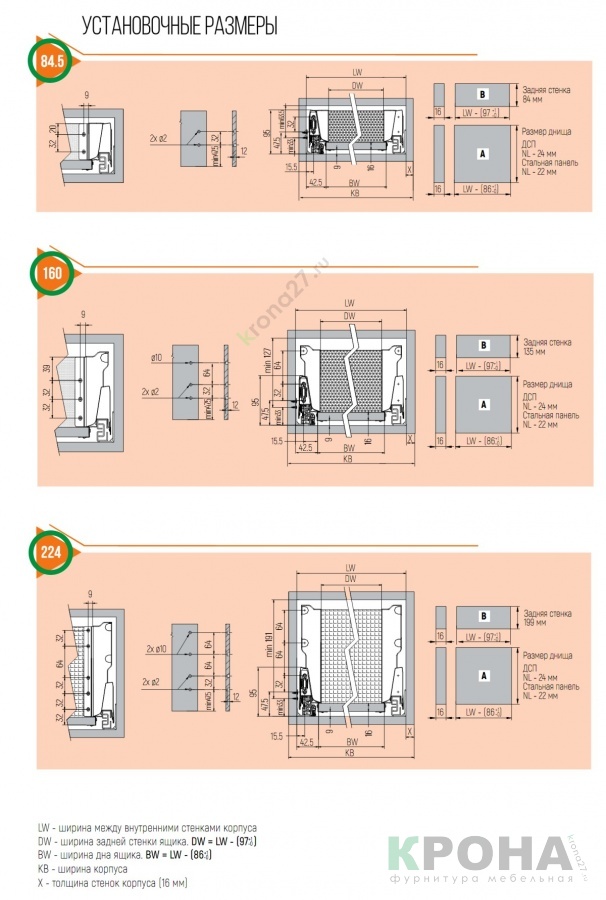

Установочные размеры

*Высота ящика обведена зеленым цветом.

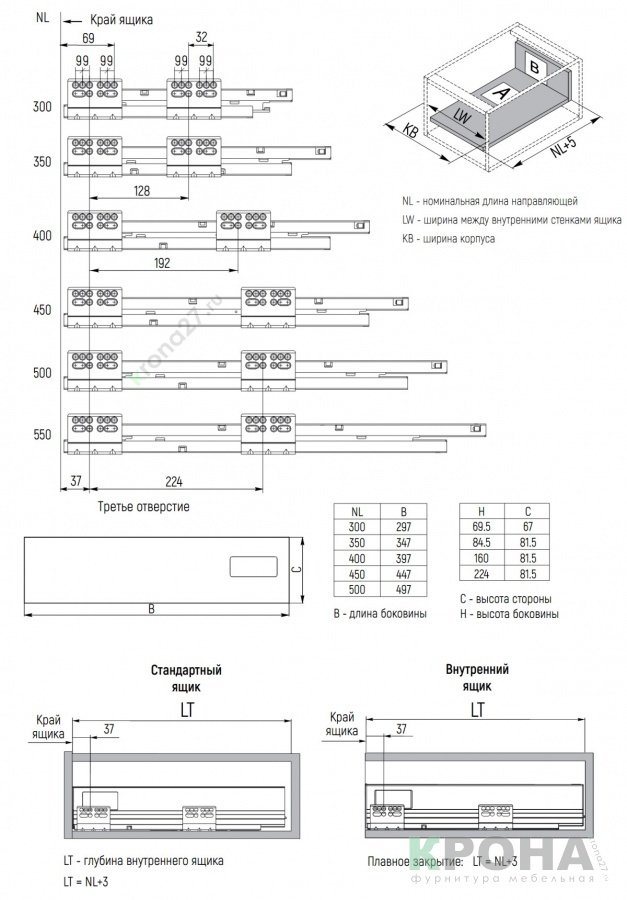

Чертеж установки

Второй вариант инструкции (печатный)

1я страница инструкции

2я страница инструкции
