Розетка выдвижная горизонтальная (Удлинитель поворотный, чертежи, инструкция)

Блог: Инструкции и описания для мебельной фурнитуры.

+12↑ Голосов: 12 Просмотры: 1246

Инструкция по установке выдвижной горизонтальной розетки различных производителей.

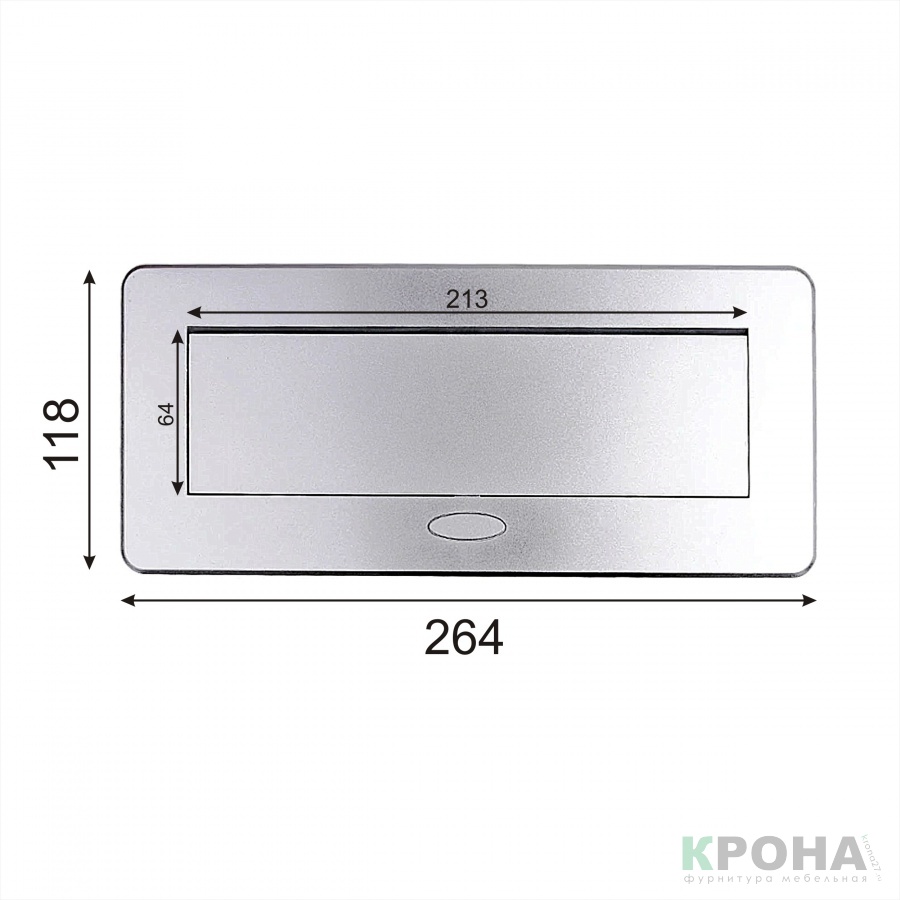

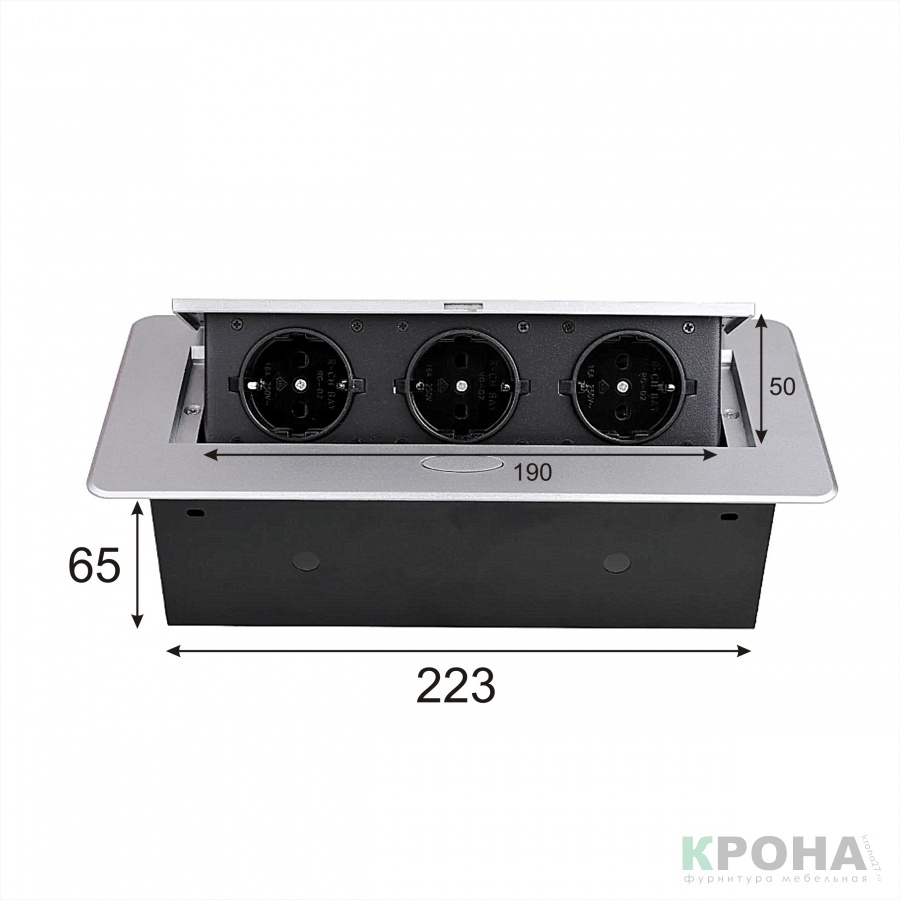

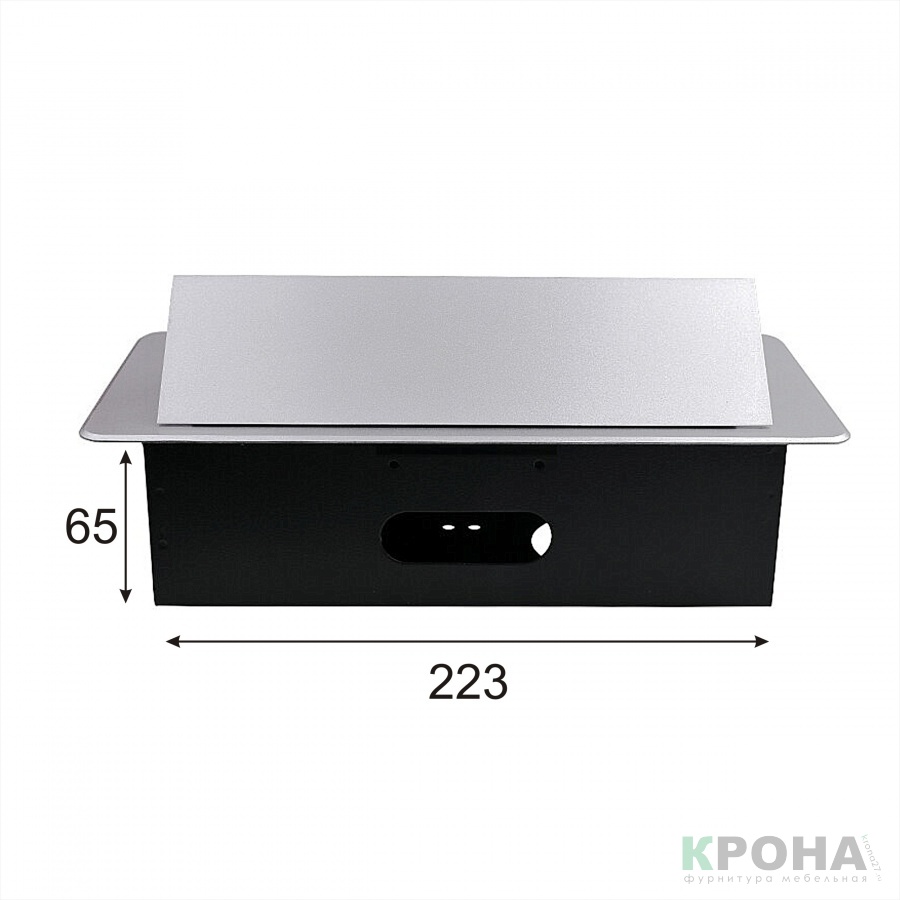

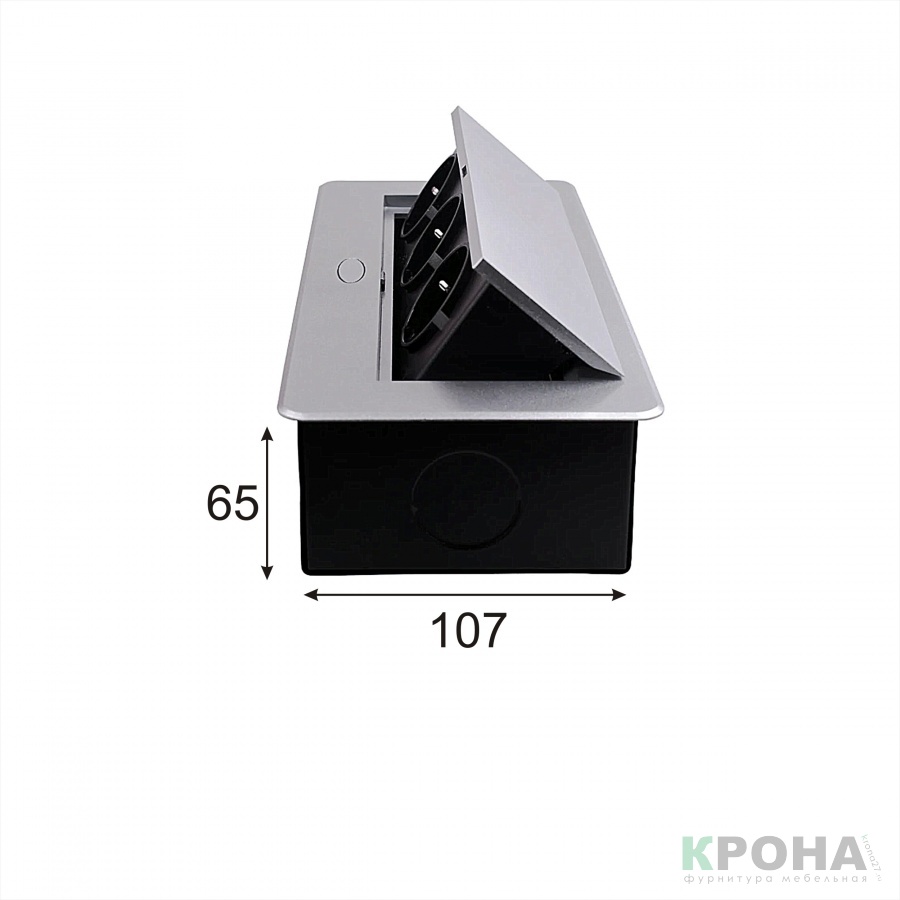

Установочные и фактические размеры горизонтальных розеток различных производителей.

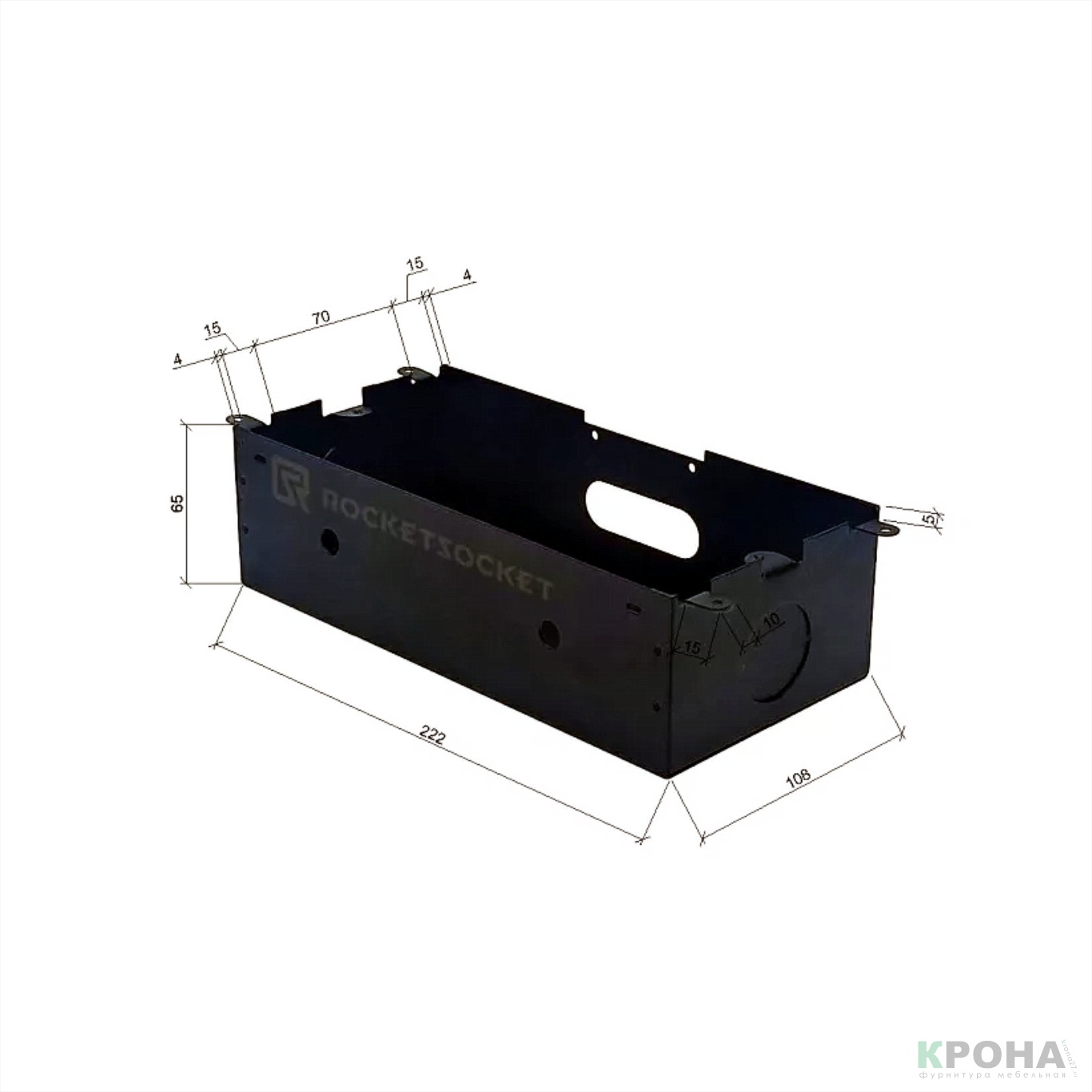

SETE, Livolo, Ami Socket, rocketsocket (круглый край) монтажное отверстие 228x110

-----------------------------

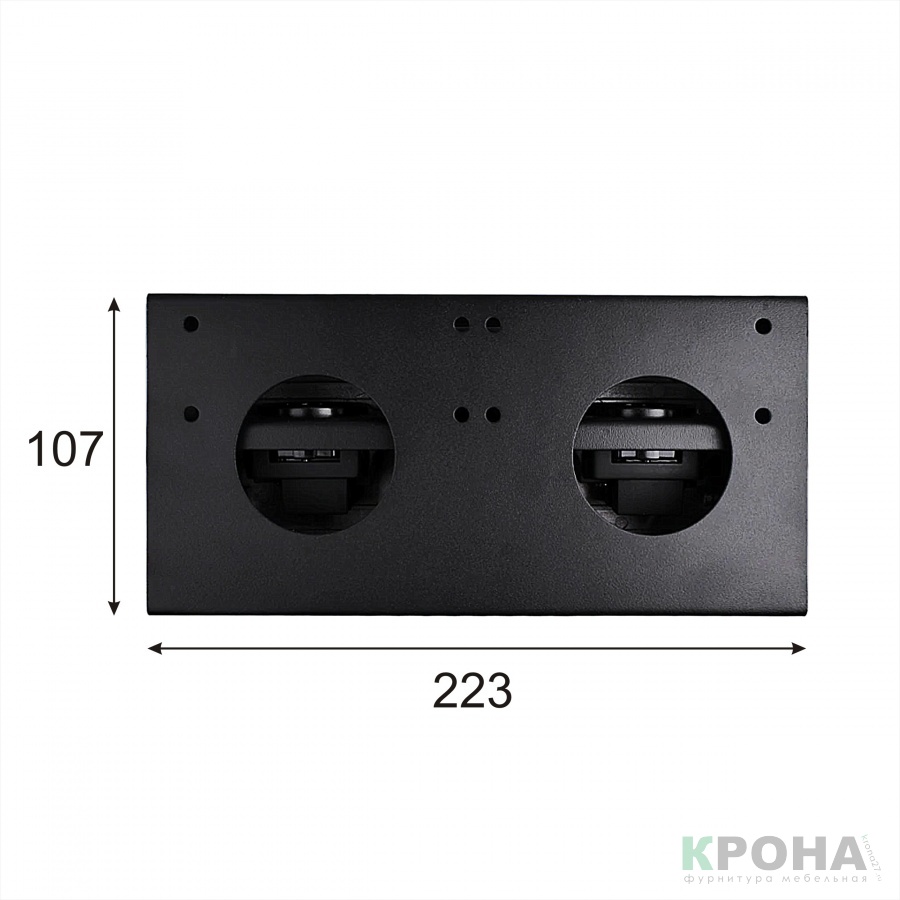

SETE, Coswall, Ami Socket (круглый край) монтажное отверстие 225х110

-----------------------------

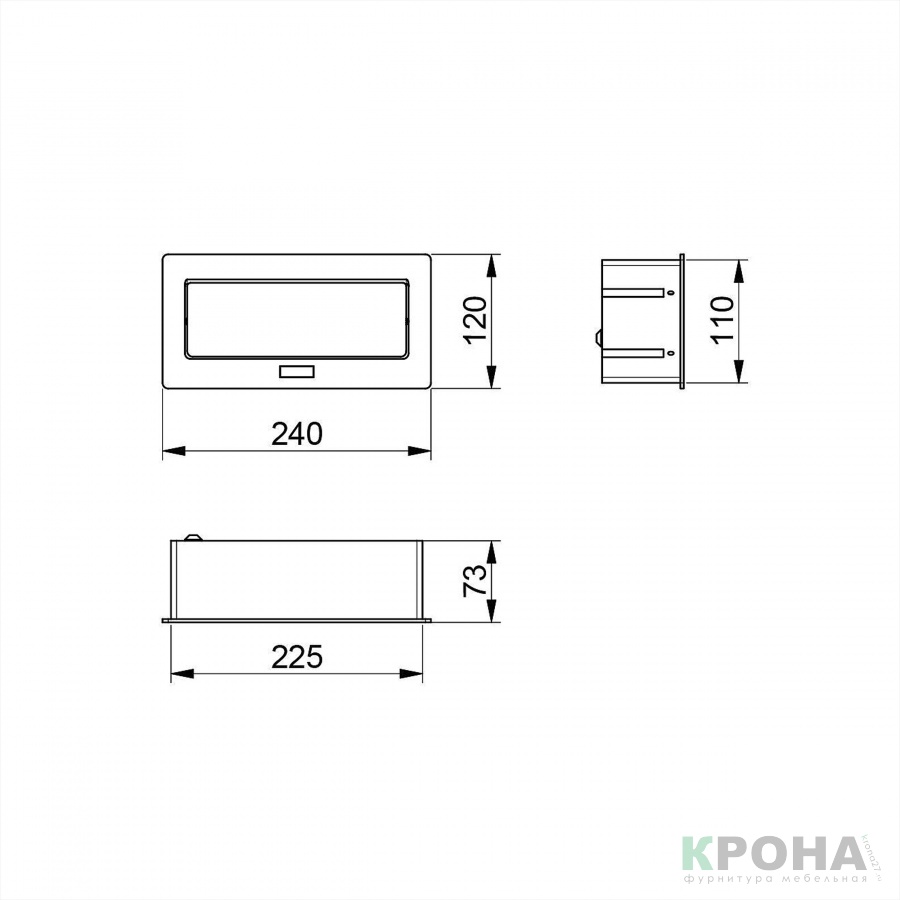

GLS (круглый край) монтажное отверстие 227х110

-----------------------------

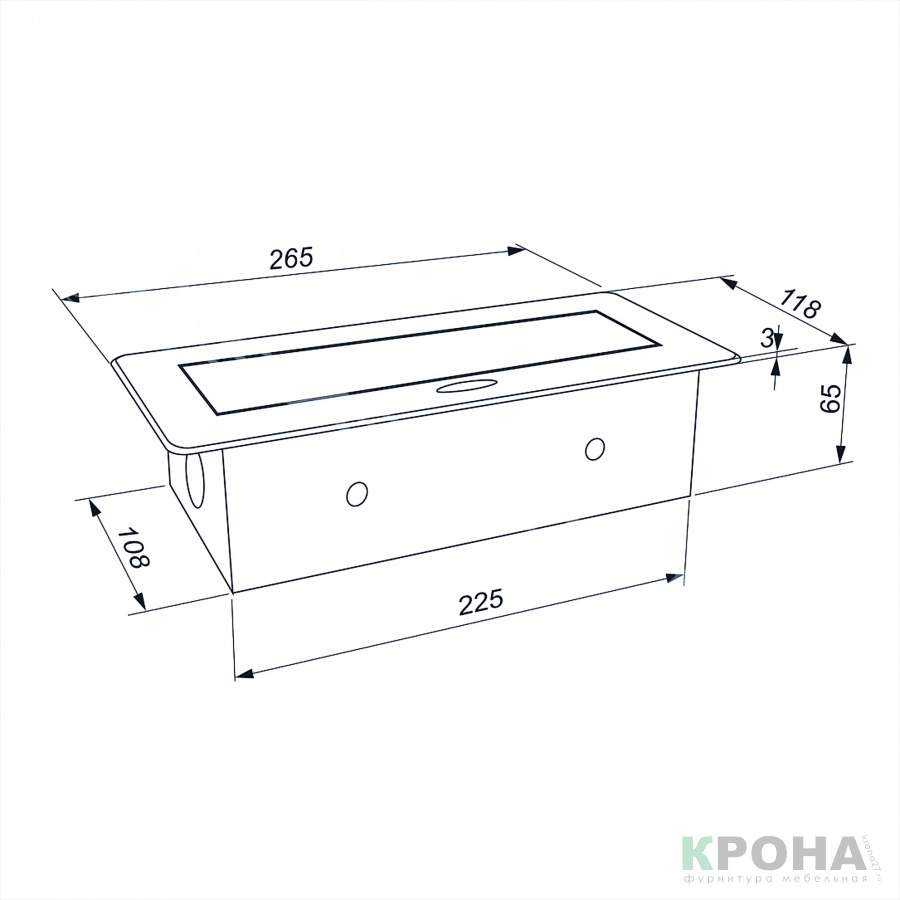

GTV (круглый край) монтажное отверстие 227х110

-----------------------------

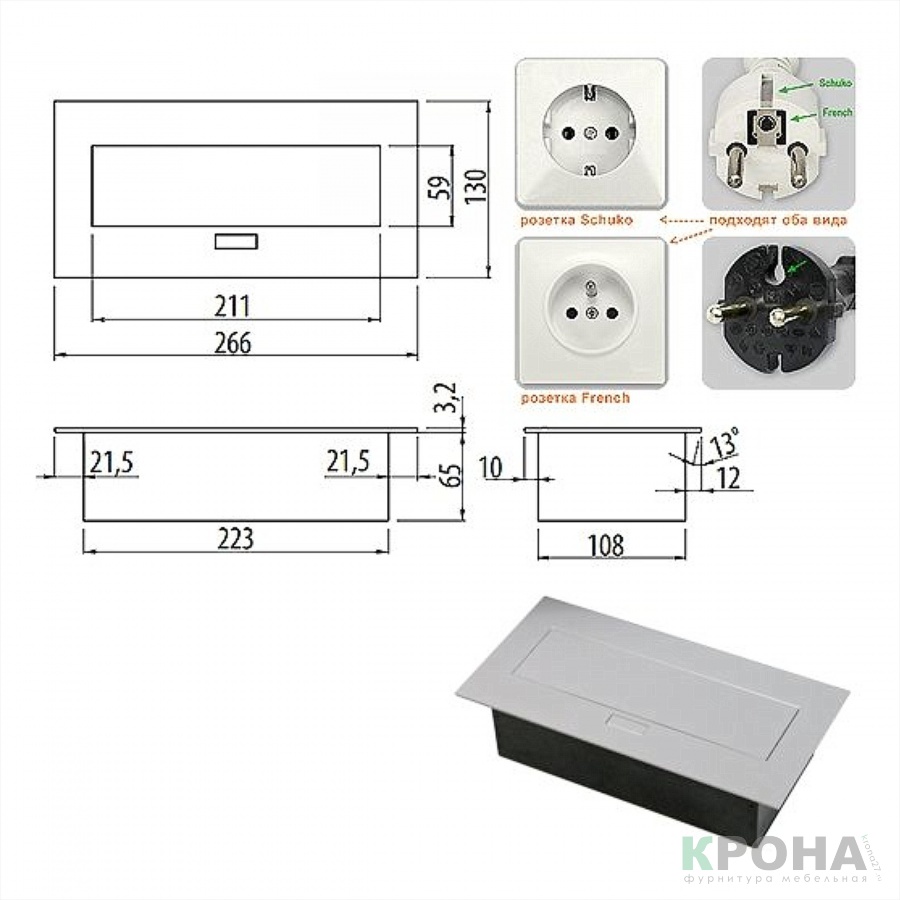

GTV (острый край) монтажное отверстие 225х110

-----------------------------

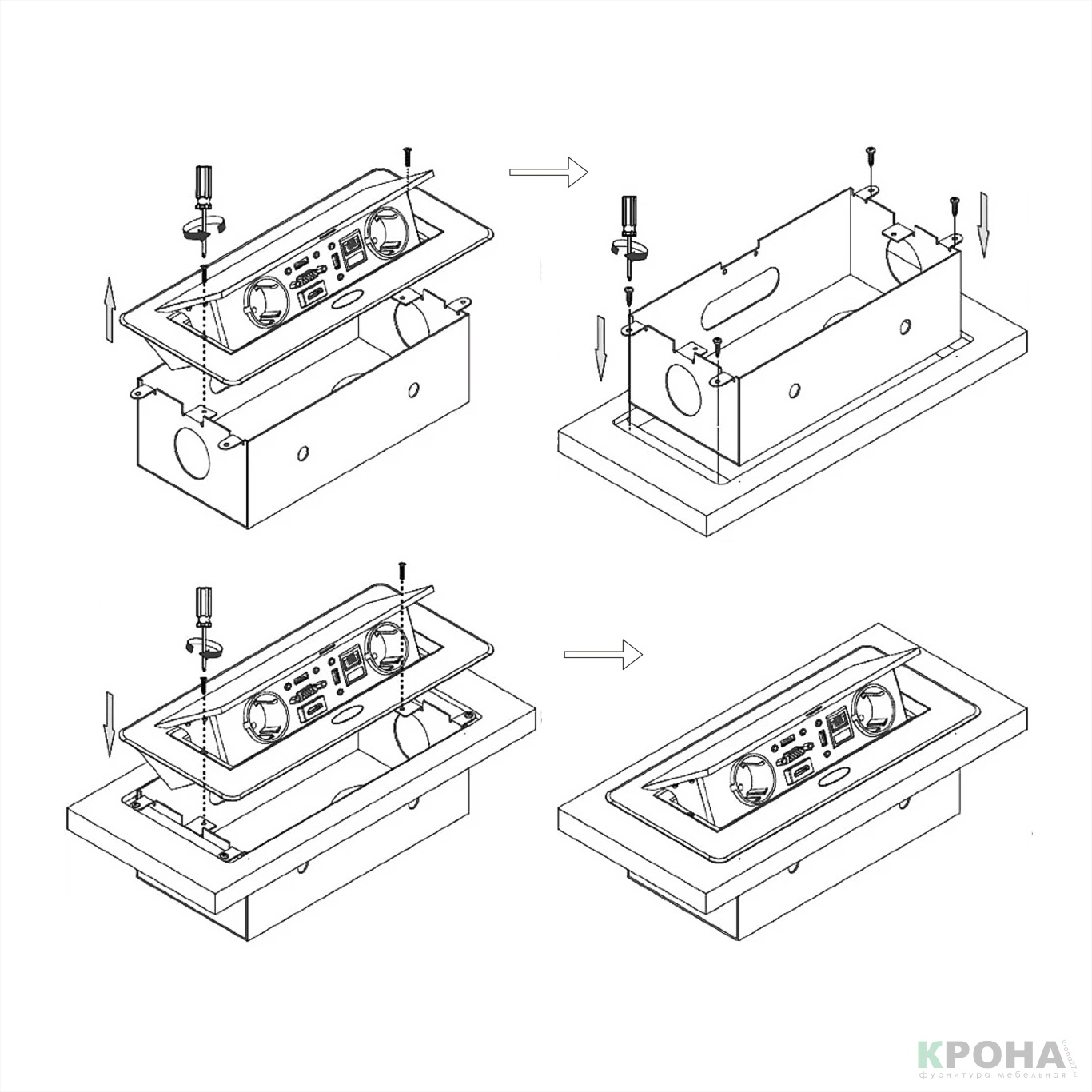

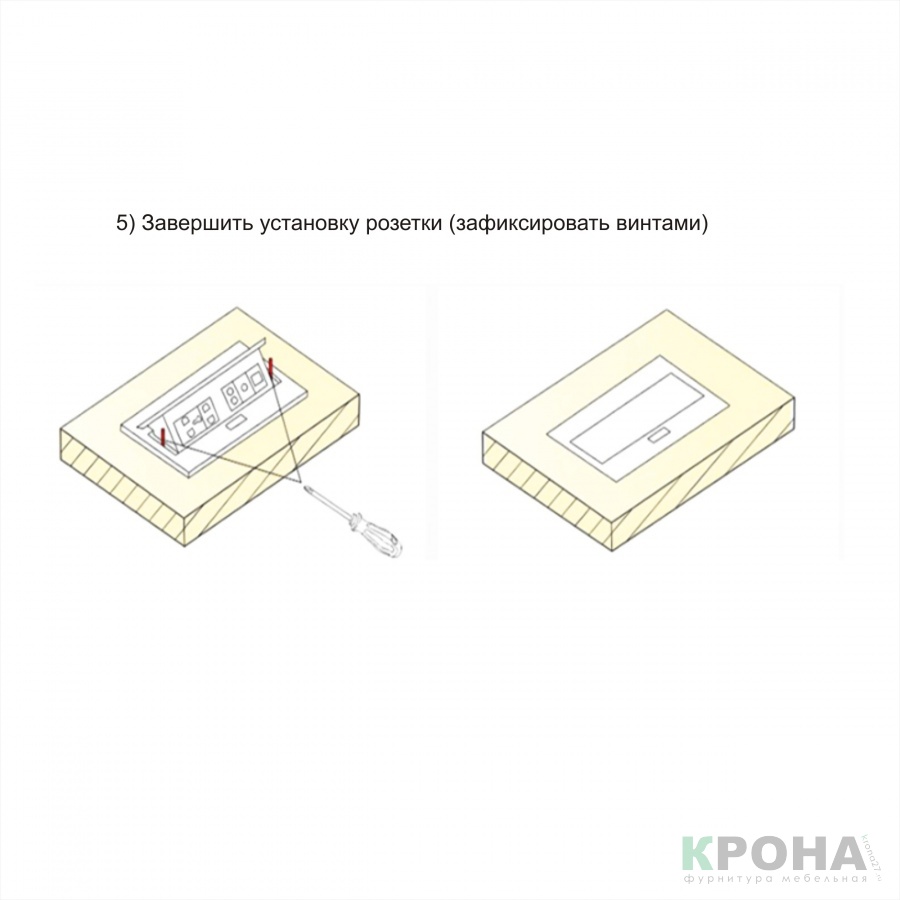

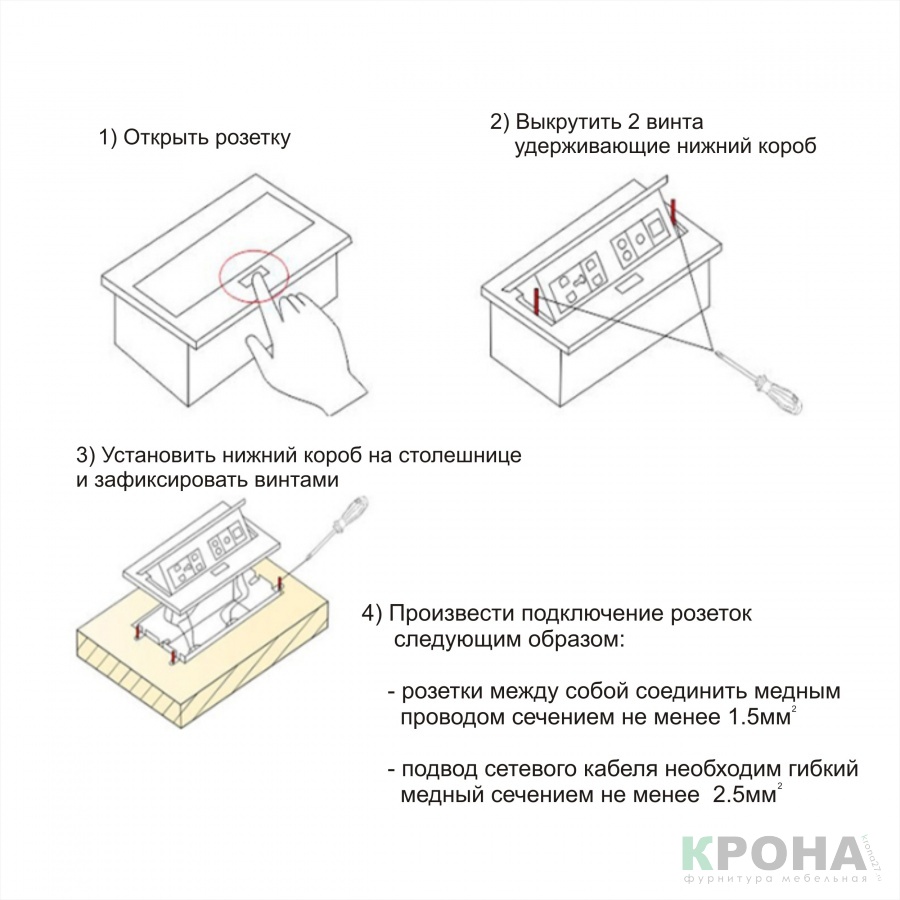

Инструкция по установке горизонтальной розетки.
