В подключении LED ленты нет ничего сложного, здесь мы приводим основные правила и поэтапную схему монтажа.

1) Подготовка отрезков ленты

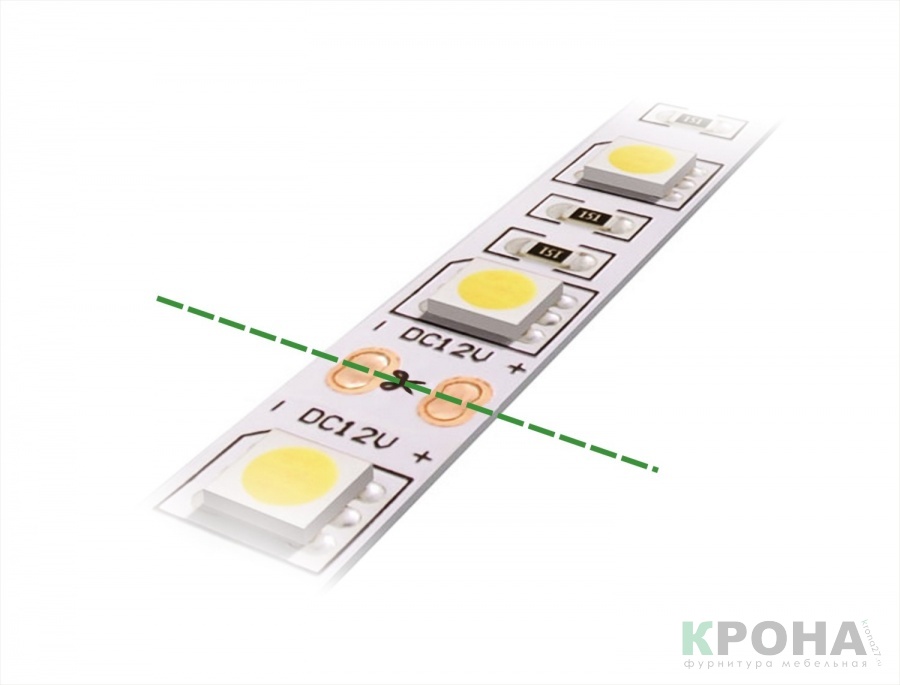

Светодиодную ленту необходимо подготовить для последующего монтажа. Заранее отмерить необходимую длину отрезков и нарезать ее по специальным меткам. Это необходимо т.к. каждый отрезок должен соответствовать напряжению питания 12в. и в этом месте есть контакты для подачи питания на ленту.

Подключение светодиодной ленты - 3 способа (чертеж, инструкция, правила)




Пайка и соединение ленты.
К получившимся обрезкам необходимо подключить провода. Существует 2 основных способа:

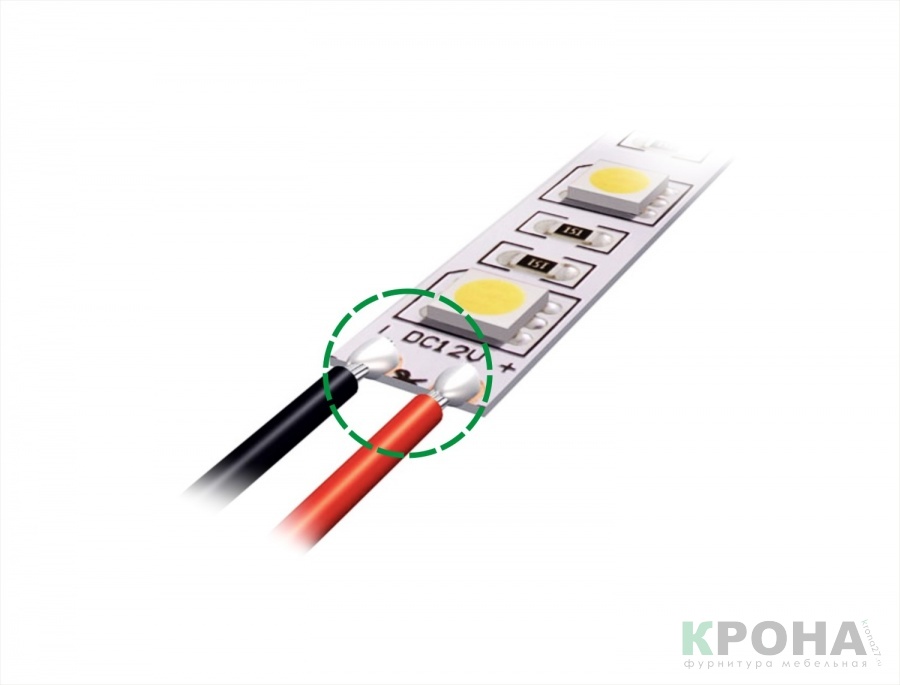

- путем припаивания проводов.
- соединение при помощи зажимных клеммных контакторов.

Пайка в реализации сложнее, но даст существенный прирост к надежности всей схемы.
Подключение светодиодной ленты - 3 способа (чертеж, инструкция, правила)

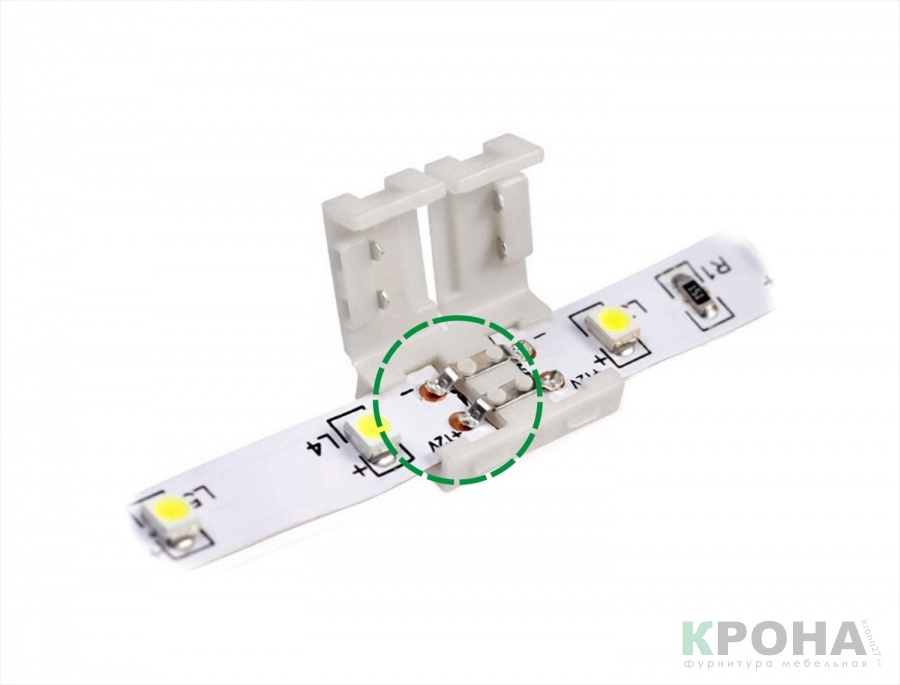

Коннекторы просты в установке, но нельзя забывать, что для них необходимо предусмотреть доп.пространство если, например, установка ленты планируется в тонкий алюминиевый профиль.
Подключение светодиодной ленты - 3 способа (чертеж, инструкция, правила)


Резку ленты можно выполнять и вовремя ее монтажа (приклеивания на клеевой слой) если, например, нет возможности узнать заранее точную длину. Но разрыв должен оканчиваться строго на метке!



2) Подключение LED ленты к блоку питания


Для подачи питания на ленту, существует множество схем, но основными являются 3.

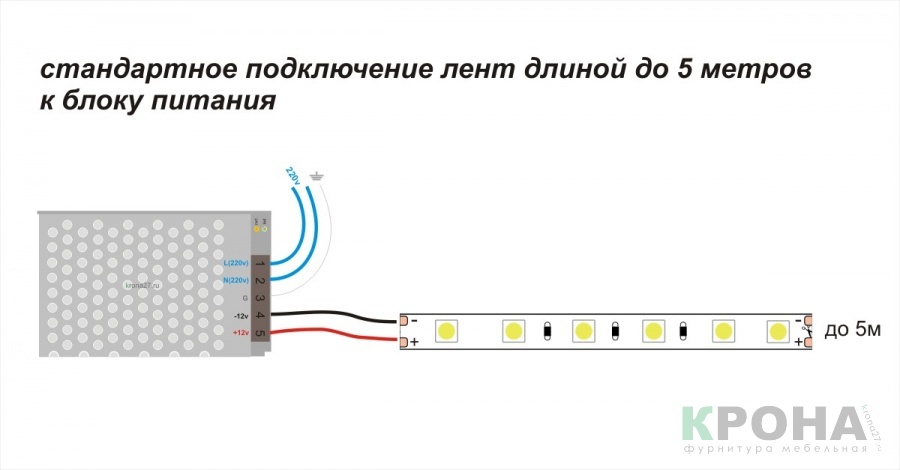

1 способ - Стандартный:

Подходит для питания небольших отрезков лент (до 5м), например при установке на кухнях для подсветки рабочей зоны или подсветки небольших зеркал.

Подключение светодиодной ленты - 3 способа (чертеж, инструкция, правила)

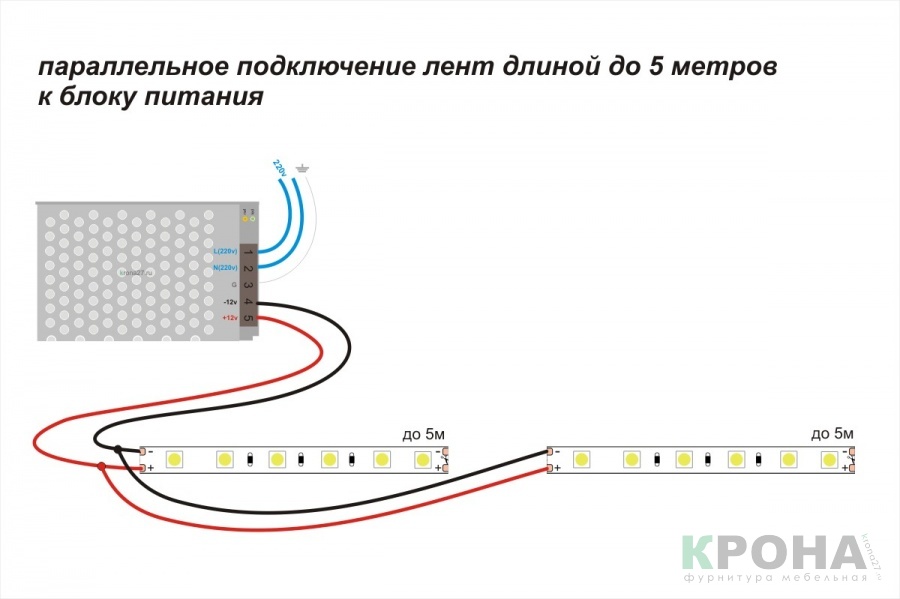

2 способ - Параллельный:

Подходит для питания светодиодных лент отрезками длиной до 5 метров и мощностью не более 9,6вт/м от одного блока питания.

Подключение светодиодной ленты - 3 способа (чертеж, инструкция, правила)

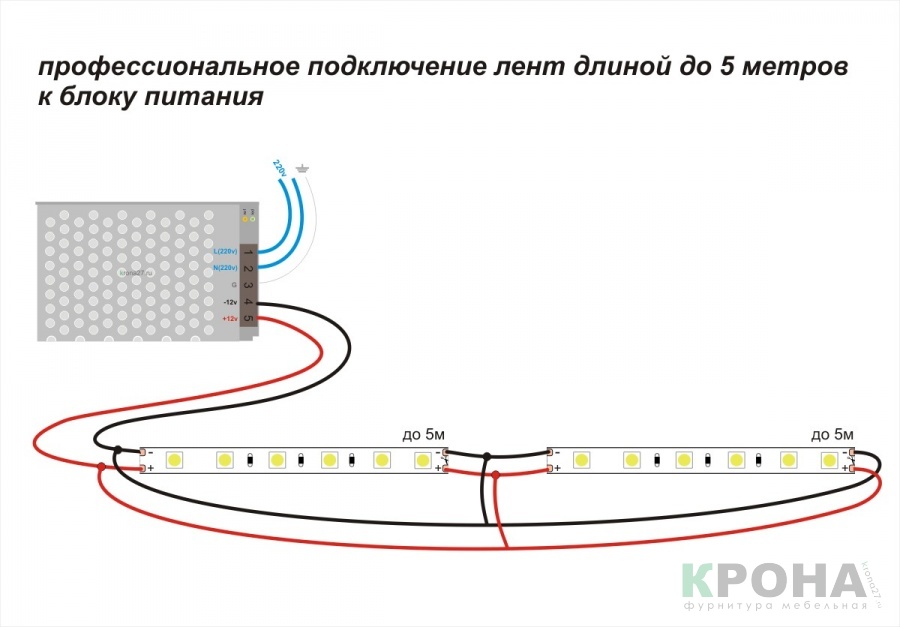

3 способ - Профессиональный:

При таком способе подключения, гарантировано получаете равномерность свечения по всей длине отрезков, надежность схемы и увеличенный ресурс ленты. Рекомендуется для больших отрезков ленты (свыше 4 метров) мощностью более 9,6вт/м.

Подключение светодиодной ленты - 3 способа (чертеж, инструкция, правила)

3) Основные правила при подключении светодиодных лент


- Блок питания должен отдавать больше мощности чем потребляют подключенные к нему отрезки ленты, примерно на 10..30%
*например для ленты длиной 5 метров
(5м х 4.8вт/м = 24вт.) подойдут блоки
питания мощностью от 30вт и выше.


- Не превышайте длину отрезков более 5 метров при стандартном подключении особенно если лента мощностью более 4.8вт/м.
*при длине более 5м возрастает
сопротивление дорожек на гибкой
печатной плате (ленте), что может
повлиять как на яркость свечения
так и на цвет.


- Лента мощностью более 4.8вт/м. должна устанавливаться в алюминиевый профиль или на любой другой материал хорошо отводящий тепло.
*перегрев (даже незначительный)
существенно снижает срок службы.


- Влагозащищенная лента залитая силиконом нуждается в большем теплоотводе чем простая.

- Для подключения к сети 220в используйте медный провод сечением 0,75...1.5кв.м.

- Для подключения к ленте используйте медный провод сечением 0,5...0.75кв.м.

Читайте также:




Комментарии (3)
Михаил # 1 декабря 2021 0
Зачем - Для подключения к ленте используйте медный провод сечением 0,5...0.75кв.м.
???

Разве нельзя использовать провод меньшего сечения и не медный ?
Крона # 1 декабря 2021 +1
Конечно можно меньшего сечения. Зависит от длины ленты, её мощности, мощности блока и расстояния от блока питания до светодиодной ленты. В статье написаны общие рекомендации, но можно делать и с проводами меньшим сечением и не обязательно из меди.
Гость # 18 февраля 2022 0
сечение желательно увеличивать со стороны ленты так как напряжение менше но ток повышаеться при этом следовательно сечение нужно увеличивать
