Инструкция по монтажу петель для тяжелых стеклянных дверок.



Обратите внимание!

Перед раскроем стекла, настоятельно рекомендуем сверить данную схему с используемым изделием (петлей), так как производитель оставляет за собой право вносить изменения в конструктивные особенности изделий, без предварительного уведомления!

*Представленная ниже схема, является вложением в упаковочную коробку, с изделием от производителя.


Раскрой стекла для установки петель

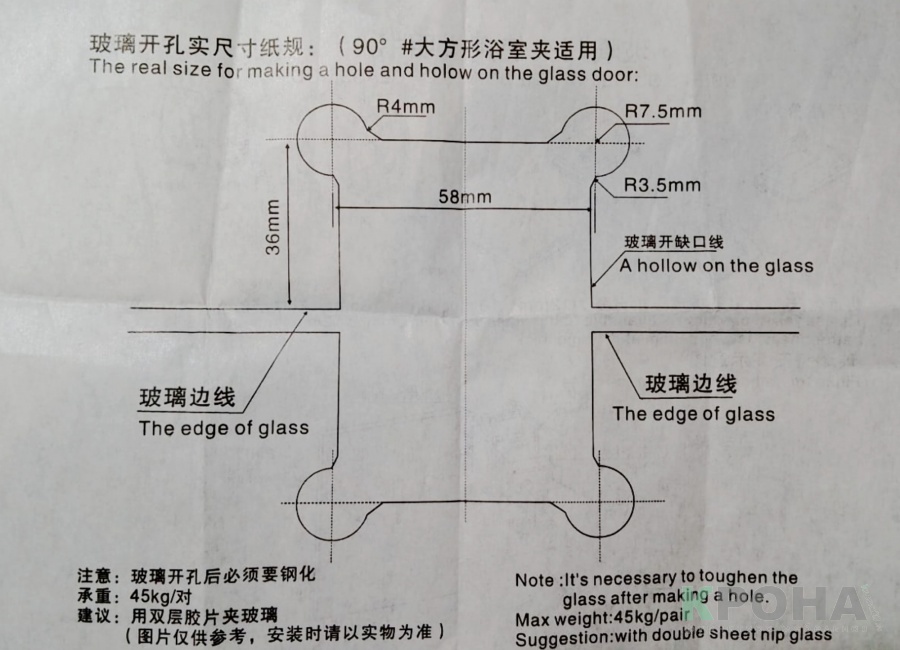

Вариант №1 (средняя петля)
Петли для стеклянных дверей и перегородок (чертеж, инструкция)

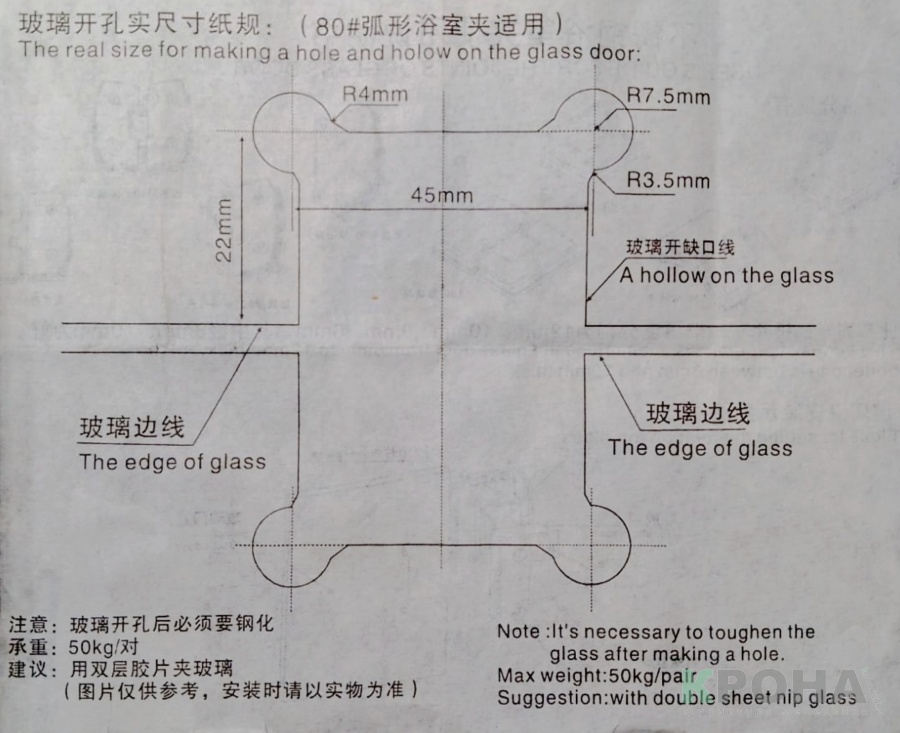

Вариант №2 (большая петля)
Петли для стеклянных дверей и перегородок (чертеж, инструкция)

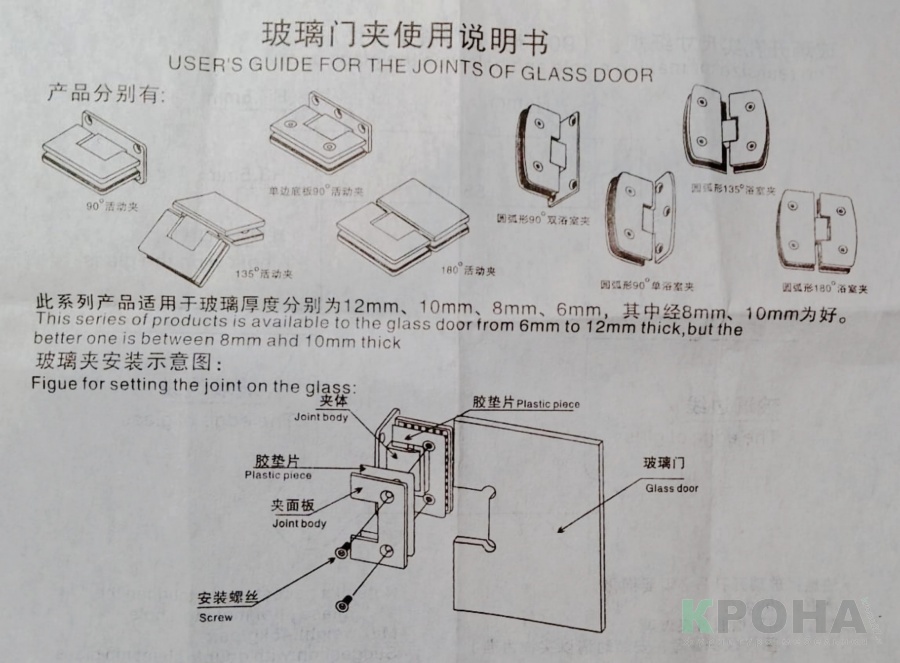

Сборка петли и различные виды

Петли для стеклянных дверей и перегородок (чертеж, инструкция)





Обратите внимание на расположение раскроя -
верх и низ на схемах это разные стороны стекла!

The edge of glass - это воображаемый край стекла
(если дверку расположить горизонтально)

Одностороннюю схему с нормальным расположением
(вертикальным) дверки, можно изобразить так:

Петли для стеклянных дверей и перегородок (чертеж, инструкция)
