Кронштейны угловые для полок металлические KH-001, KH-002, KH-003, TBC-030 (чертеж)

Блог: Инструкции и описания для мебельной фурнитуры.

+8↑ Голосов: 8 Просмотры: 696

Держатели для полок декоративные усиленные. Максимальная нагрузка около 15..25 кг (зависит от типа поверхности на которую производится монтаж).
Ниже представлены чертежи трех наиболее популярных видов полкодержателей.

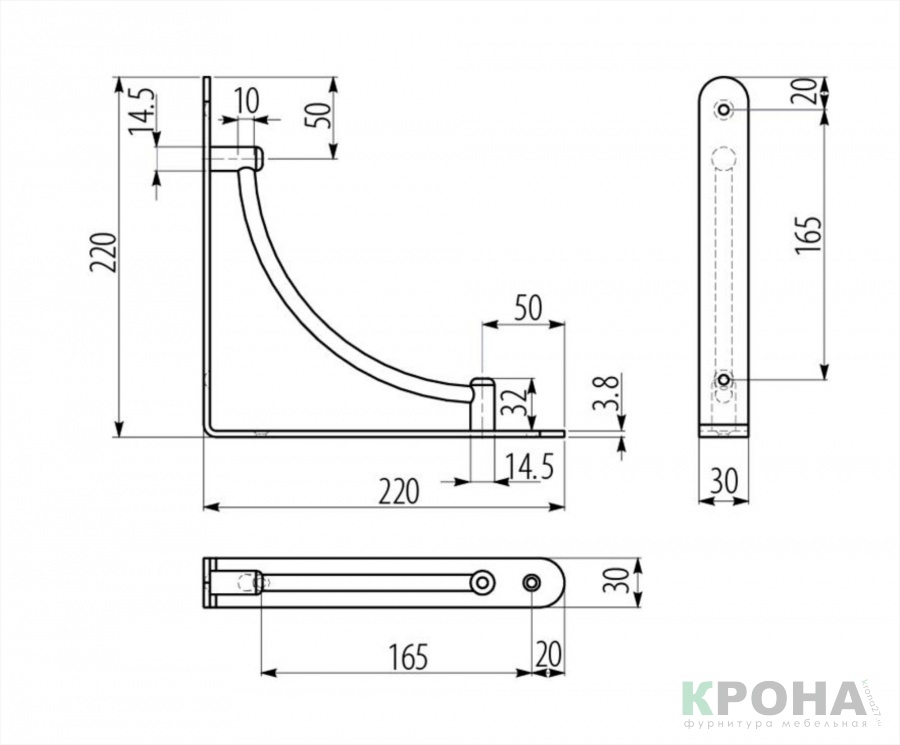

Кронштейн KH-001 и KH-003

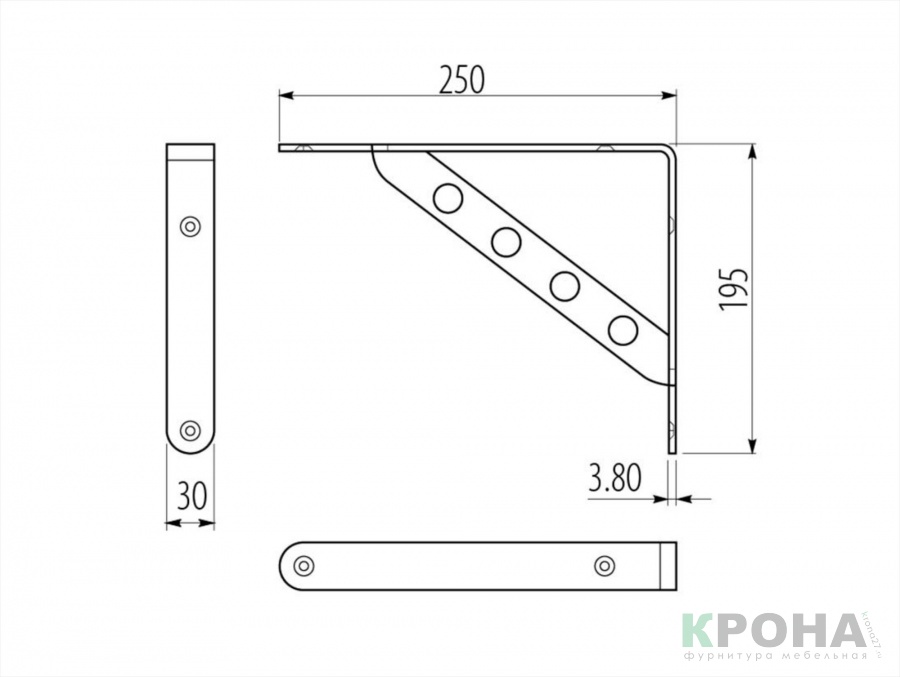

Кронштейн KH-002

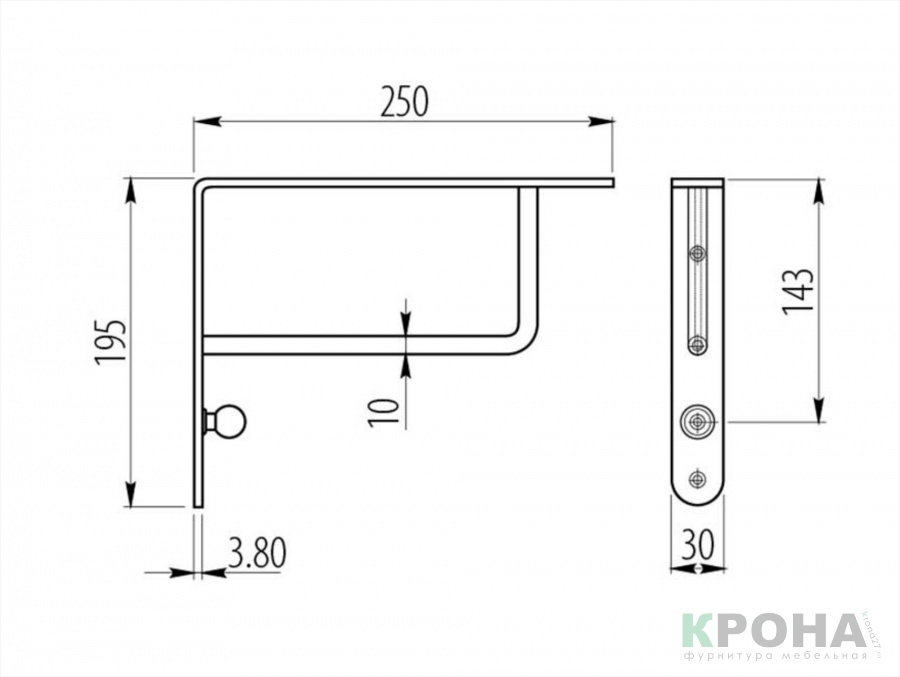

Кронштейн TBC030 (RK-02)
