Инструкция по установке мебельного газ-лифта с доводчиком.

Блог: Инструкции и описания для мебельной фурнитуры.

+16↑ Голосов: 16 Просмотры: 17577

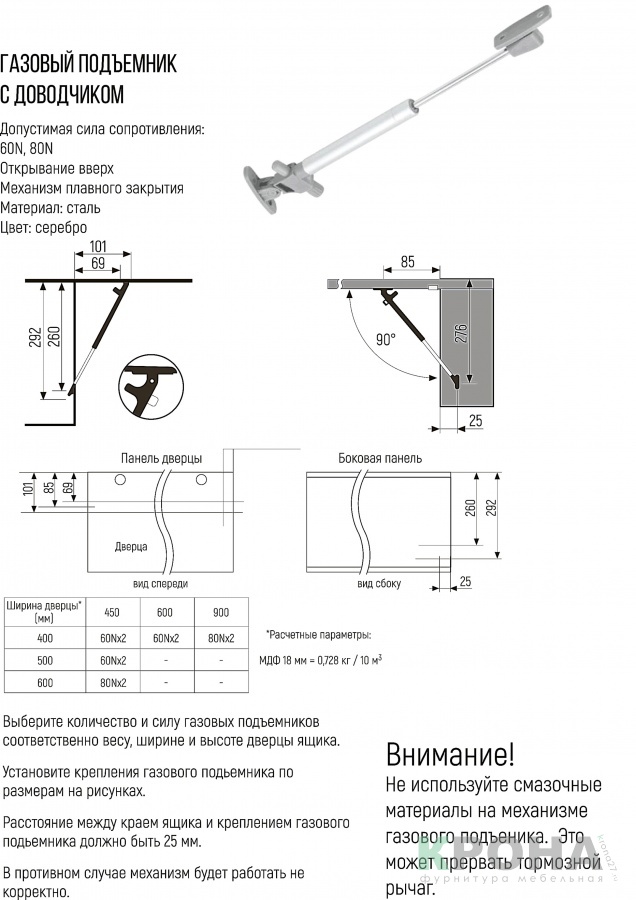

Схема установки газ лифтов с доводчиками. Подходит для большинства подъемников таких марок как IREX, SETE, Jet, FIRMAX или Taky.

Нагрузочные характеристики в зависимости от веса фасада. Рекомендации по подбору кол-ва и силы сопротивления газ-лифтов в зависимости от размеров дверок (расчетные параметры произведены на МДФ 18мм = 0.728кг / 10м3).

Обратите внимание! Расчет силы сопротивления основан на стандартных присадочных размерах крепежа. При чрезмерном смещении креплений с целью увеличения подъемной силы, не гарантируется правильная работа толкателя встроенного в газ-лифт. Использовать смещение допускается только в крайнем случае.

Первый вариант инструкции (для большинства производителей)

Второй вариант инструкции (прилагается при ОЕМ поставке без маркировки)
